SOLIDWORKS 鈑金成型工具常見問題

在SOLIDWORKS鈑金設計中，SOLIDWORKS成形工具的使用必不可少，SOLIDWORKS成形工具是可以用作折彎、伸展或成形鈑金的沖模的零件，能夠生成一些成形特征，例如百葉窗、法蘭和筋特征，那么需要注意哪些細節問題呢
SOLIDWORKS 鈑金成型工具常見問題1:
通常我們把鈑金成形特征做完之后，也保存到了對應路徑，那么有些小伙伴可能會出現以下常見問題，如圖所示

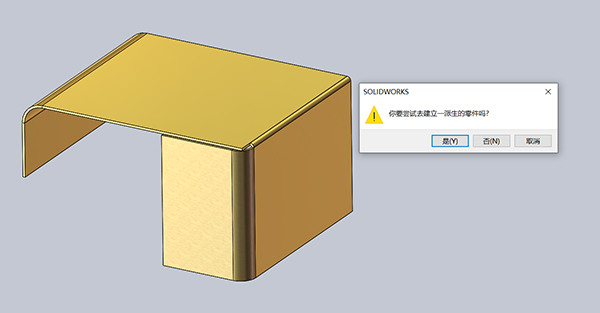

問題：當我們拖動成形工具時無法生成，提示“你要嘗試建立一派生的零件”？

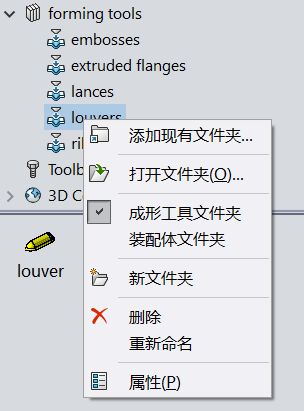

答案：右鍵對應的成形工具文件夾，然后把成形工具文件夾勾選上，就不會出現此問題了，這是因為自帶的成形特征都是Prt格式，所以需要進行識別。

SOLIDWORKS 鈑金成型工具.png

SOLIDWORKS 鈑金成型工具2.png

SOLIDWORKS 鈑金成型工具常見問題2：
針對SOLIDWORKS 鈑金成型工具常見問題1，有些小伙伴會說有時候不勾選“成形工具文件夾”也能生成這是什么原因呢？有什么規則可循呢？
這里給大家總結兩點

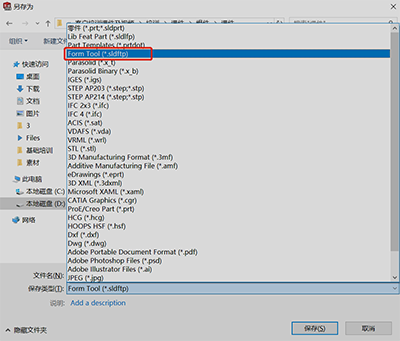

1、如果大家做完，成形特征保存為Form Tool（*.sldftp）格式，那么就不需要勾選“成形工具文件夾選項”，如圖所示

SOLIDWORKS 鈑金成型工具3.png

2、如果保存為零件（*.prt;*.sldprt）格式，那么就需要勾選“成形工具文件夾”。
