Abaqus中的bottom-up meshing功能
自下而上網格劃分是一種手動增量網格劃分過程，可以在任何實體區域中構建六面體網格。其具有以下特點：
1.結構化、掃描和自由網格技術都以自上而下的方式工作，它們直接綁定到幾何體，從而生成的網格填充幾何體。自下而上的網格劃分會放松將網格與幾何體綁定的約束，以便可以構建忽略某些幾何特征的網格。
2、修改網格，不需要考慮幾何特征。如果使用幾何體，則在自下而上網格中創建的圖元始終與網格化的實體區域相關聯，但網格邊界可能與區域的幾何邊界不關聯。
3、放松的幾何體約束也意味著您必須仔細選擇用于創建網格的參數，因為它可能與幾何體有很大差異。Abaqus生成自下而上上的網格后，需要評估其是否適合分析，如果存在幾何圖形，則需要驗證網格是否與之正確關聯。
一般結合結構化、掃描、自由網格技術以及節點的投影、合并等方法共同使用。

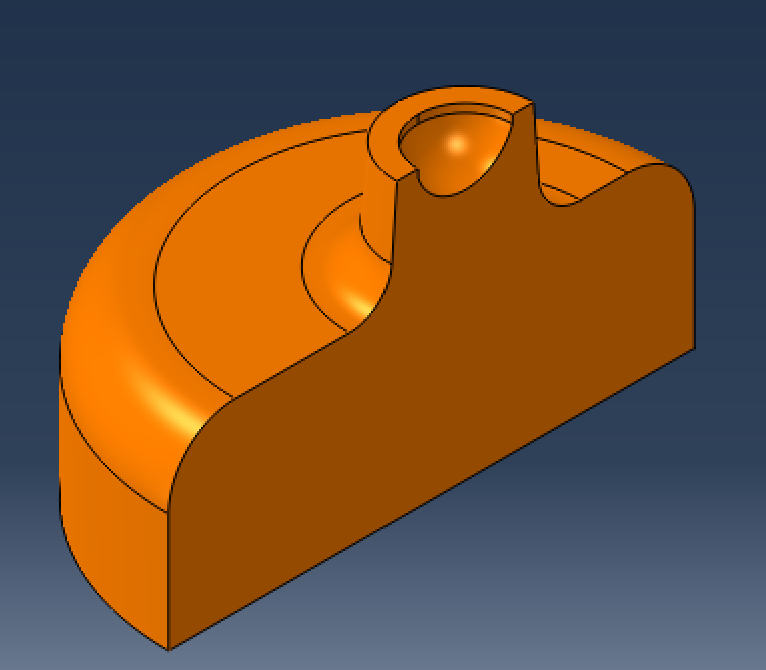

對象：孤立網格或已定義的自下而上區域

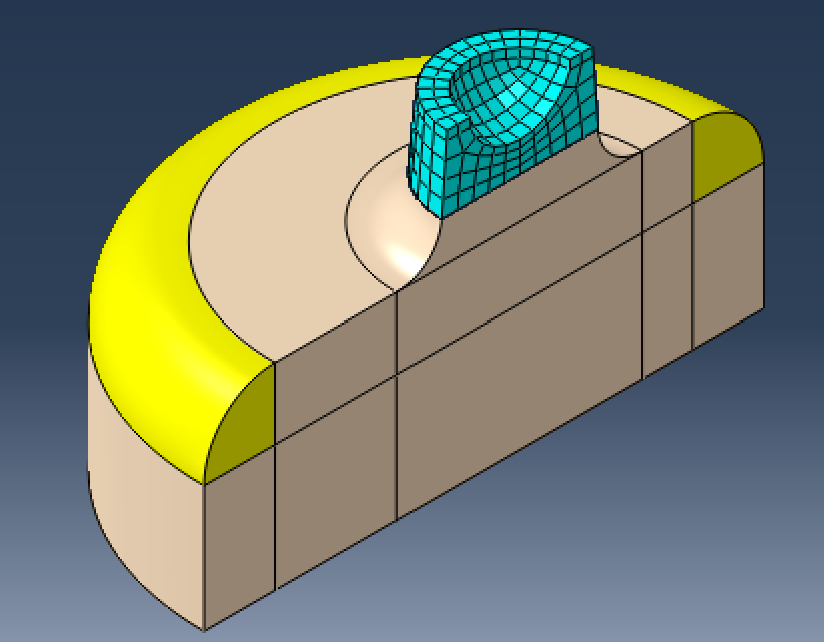

方法：掃掠、拉伸、旋轉、移動（孤立網格）
|  |

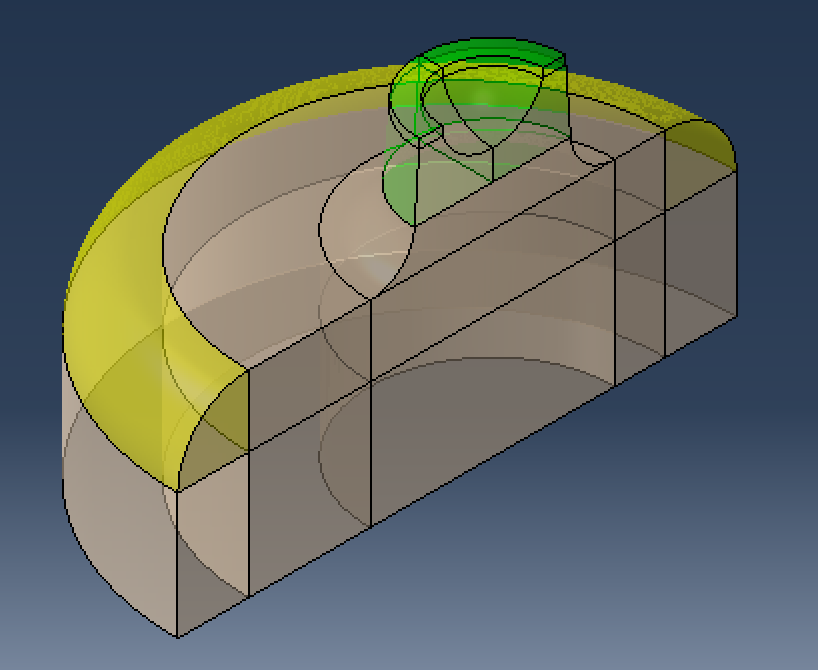

面和體的切割以及自下而上區域的定義
 |  |
 |  |

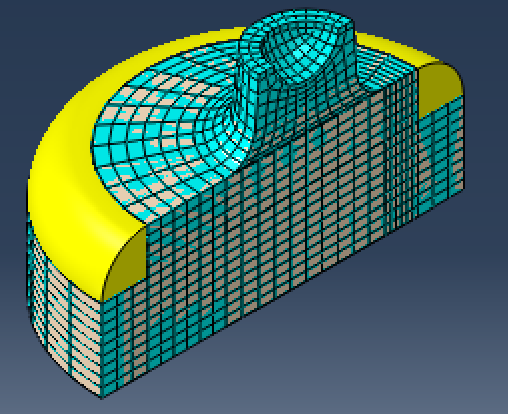

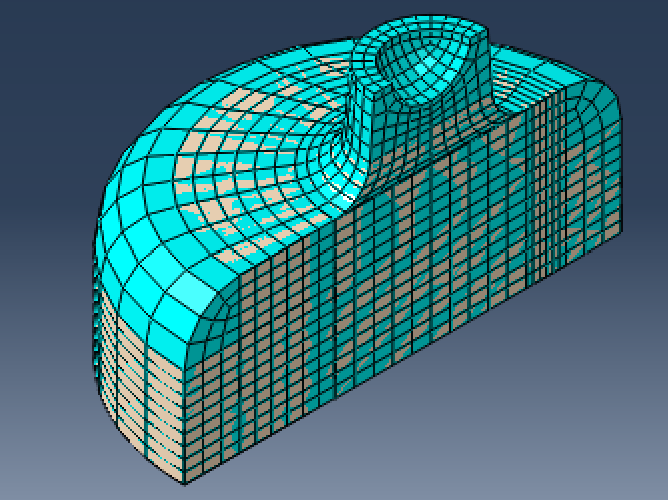

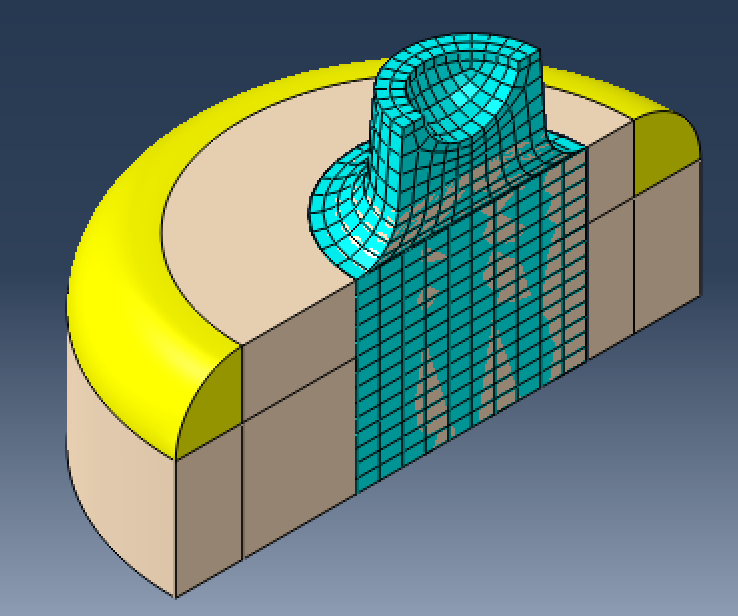

選用適當方法逐步構建網格，最后將目標面和單元面進行匹配
