SOLIDWORKS布線和SOLIDWORKS電氣布線介紹

我們?cè)谑褂?a href="http://m.513288.cn/" target="_blank" style="color: rgb(0, 112, 192); text-decoration: underline;">SOLIDWORKS軟件布線方面，有兩種選擇。一是可以使用標準布線工具手動布線，二呢也可以使用SOLIDWORKS Electrical布線工具。但是我們需要權衡選擇，因?yàn)槭謩?dòng)布線很耗時，但更準確。自動布線速度更快，但布線的結果可能需要進行一些必要的調整。

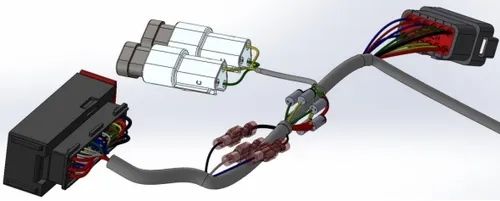

好像電線還不夠復雜，讓我們?yōu)槲覀兊穆肪€增加另一個復雜程度……使用線束。線束可能會成為一項艱巨的任務。嘗試使用所有導線、電纜、連接器和是的……拼接自動布線線束。如果有一種方法可以將自動過程的速度與我們需要的手動方法中的細節結合起來，該怎么辦？進來了，（我喜歡稱之為）混合路由。首先，我們需要在SOLIDWORKS Electrical中設計線束。我們還需要我們的組件為路線做好準備——這意味著我們的部件需要通過內置連接點以及將這些部件與線束關聯來實現“電子智能”。建議構建路由路徑（EW_path），但這不是必需的。


到目前為止還是很簡單的，對嗎？至少與以前的功能沒有什么不同…

區別就在于：

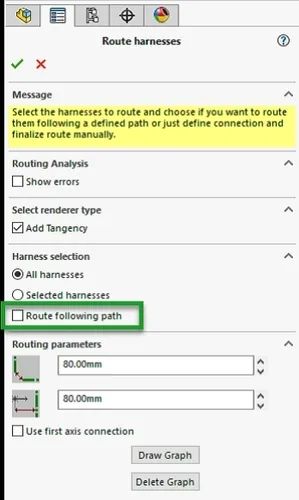

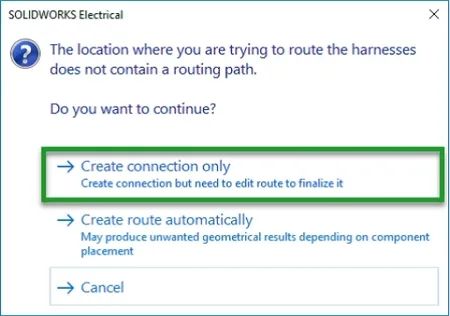

在布置線束函數，我們需要取消選中路線跟隨路徑選項并運行命令。我們收到關于路由路徑的通知，但對于這種混合方法，我們將僅創建連接完成后，我們注意到線束現在位于功能樹中。讓我們繼續編輯線束布線。

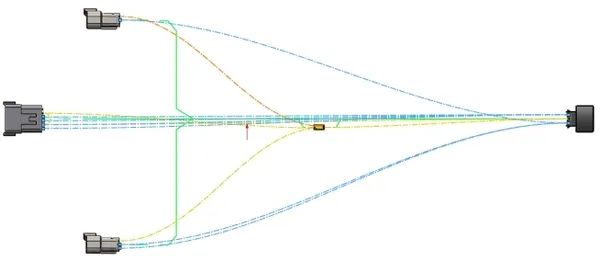

然后要做的事情之一是打開我們的指南。通過查看指導方針，我們可以看到上一步中的實際路線。

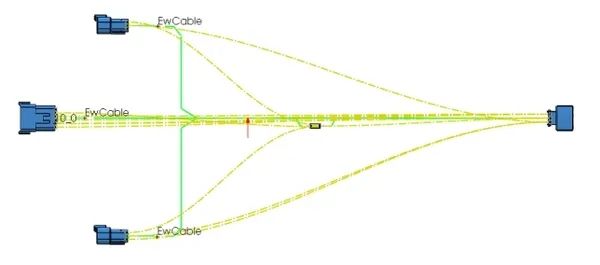

接下來是有趣的部分來了，這可能還需要一些準備和計劃。我們所說的準備和規劃是指，這時候應該確定哪些指導原則構成了我們最長的線路，因?yàn)樗衅渌€路最終都會連接到主“干線”

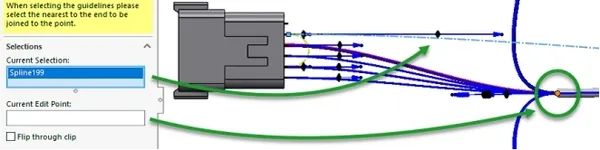

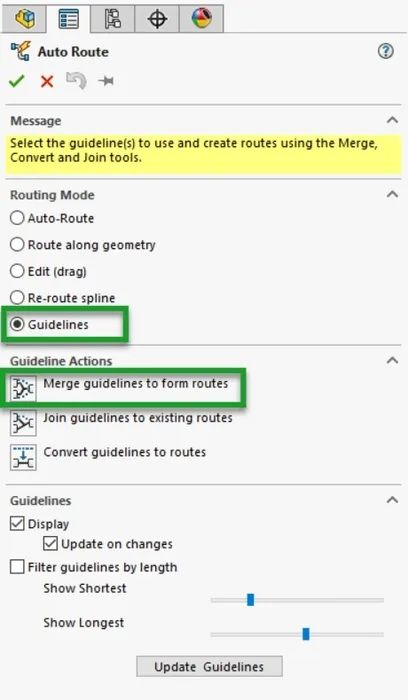

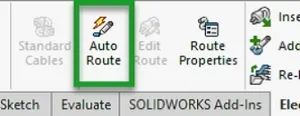

一旦確定了主線，就可以利用自動布線功能。為路由模式選擇準則選項，然后選擇合并準則以形成路由。選擇所需的準則并運行命令。我們將開始看到我們的路線走到一起。此時，我們需要將主干線拖曳或編輯到部件中所需的位置。如果我們創建了布線路徑（EW_path），則可以在操作線束時將其用作指導。

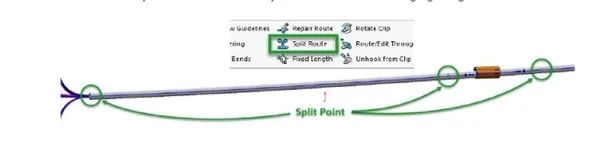

在添加其余導線之前，需要添加拆分點。其余每條導線至少需要一個分割，或者在某些情況下，導線的每一端需要一個點。每個點可以用于多條導線。您還可以使用合并準則時已創建的端點。


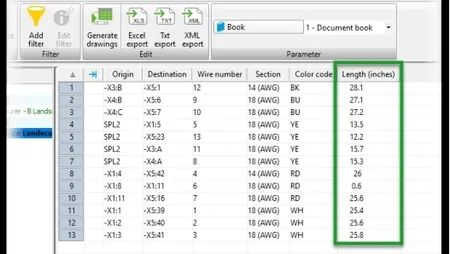

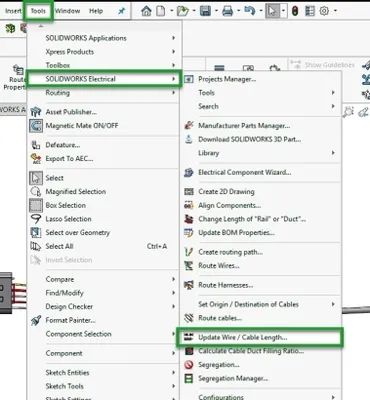

將主線和分割點放置到位后，我們將再次使用“自動布線”命令，但不是合并，而是將準則連接到現有布線。這在處理拼接時非常有用。是的，你看得對。我說的是拼接。只要您有拆分點，它也將連接接頭（或內嵌元件）中的導線。
