SOLIDWORKS 2024 新功能之SOLIDWORKS裝配體2024
SOLIDWORKS 2024裝配體-Defeature規則集
使用 Defeature 側影輪廓方法，您可以創建一組規則來簡化模型中的零部件。您可以指定零部件選擇、Defeature 方法和 Defeature 方向的標準。您可以將組件封裝在一個實體中并傳播視覺屬性。
例如，當緊固件的文件名包含螺栓、螺母或墊圈時，您可以創建規則將緊固件簡化為圓柱體。
您可以保存規則集以用于其他模型。您可以為保存的規則集指定文件位置。您可以將規則集與 Defeature 組配合使用來消除模型特征。
為 Defeature 規則集指定文件位置
您可以將 Defeature 規則集和日志文件保存到指定的文件夾中。
您可以將已保存的 Defeature 規則集用于其他模型。日志文件會顯示將 Defeature 規則集應用到模型的結果。日志文件包括狀態為正?；蚬收系牧悴考斜?。
要為 Defeature 規則集指定文件位置：
單擊工具 > 選項 > 系統選項 > 文件位置
在顯示下項的文件夾下，選擇 Defeature 規則集。
單擊添加并選擇一個位置。
創建 Defeature 規則集
您可以使用 Defeature 規則集來簡化模型。
要創建 Defeature 規則集：
1. 打開模型，然后單擊 Defeature（工具欄）或工具 > Defeature。
2. 在 PropertyManager 中，選擇輪廓渲染 。
3. 單擊下一步。
4. 在將 Defeature 規則應用于裝配體下，單擊編輯規則。
5. 在 Defeature 規則編輯器對話框中的名稱下，輸入一個名稱。
6. 在選擇條件下，單擊定義選擇條件。

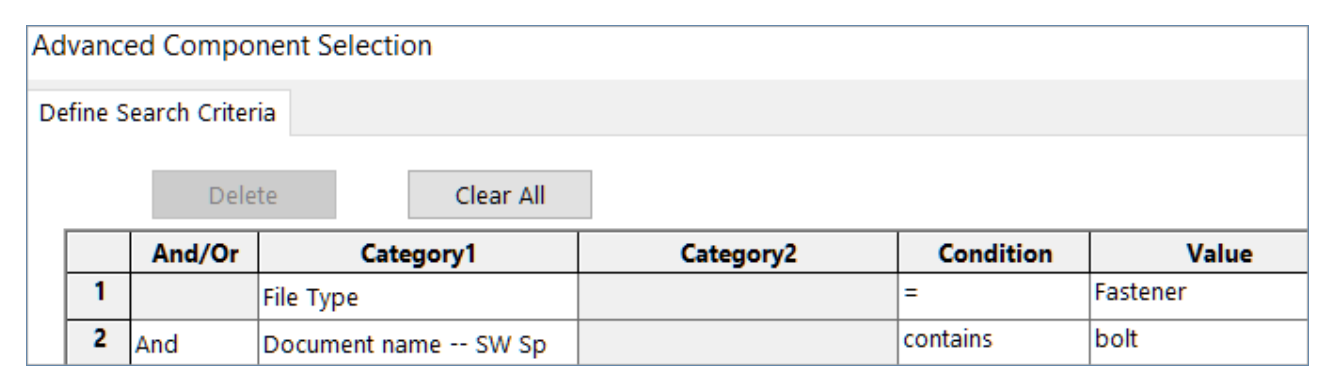

7. 在高級零部件選取對話框中，選擇搜索條件。
例如，搜索文件名包含螺栓的扣件。

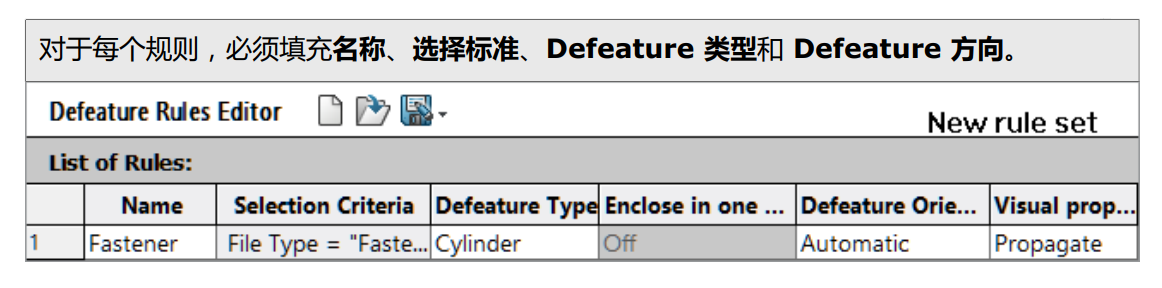

8. 在 Defeature 規則編輯器對話框中，指定 Defeature 類型和 Defeature 方向。
9. 可選項：單擊保存將規則保存為Defeature 規則集 .slddrs。
10. 在 Defeature 規則編輯器對話框中，單擊確定返回到 PropertyManager。

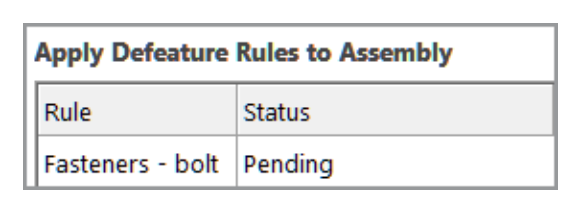

在將 Defeature 規則應用于裝配體下，規則狀態為待處理。
11. 單擊應用。

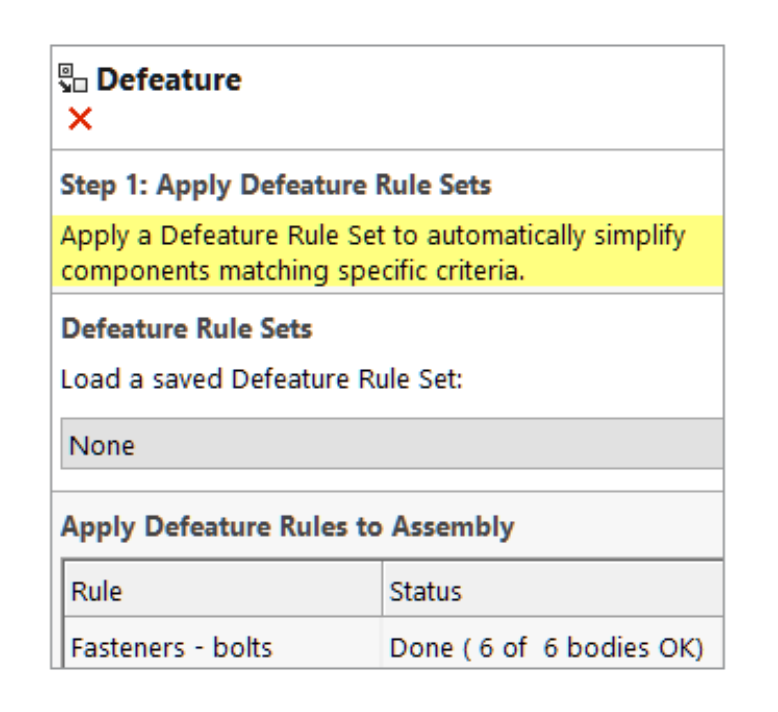

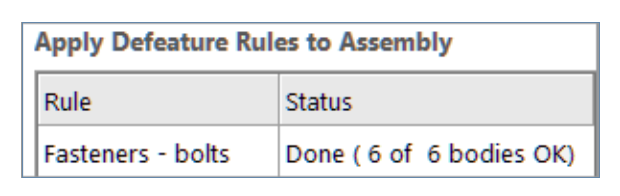

SOLIDWORKS? 將規則應用到模型后，狀態將更改為完成（y 個實體中有 x 個正常）。
12. 可選項：單擊保存日志將結果保存到日志文件中。

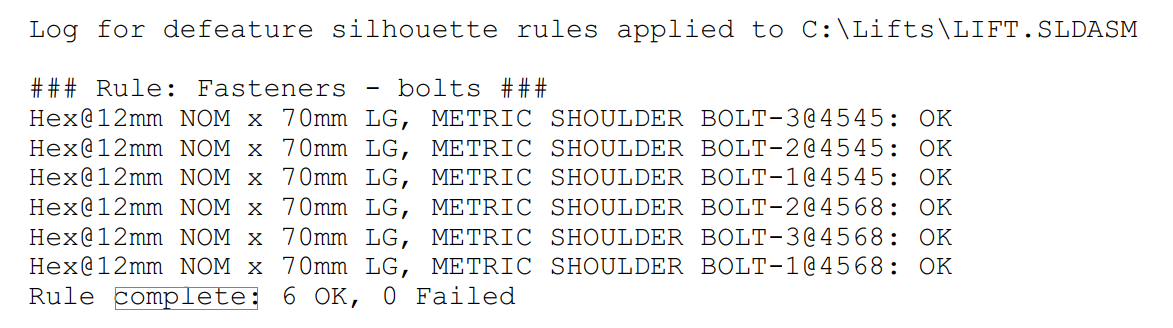

打開日志文件時，您會看到 Defeature 零部件及 Defeature 狀態的列表。

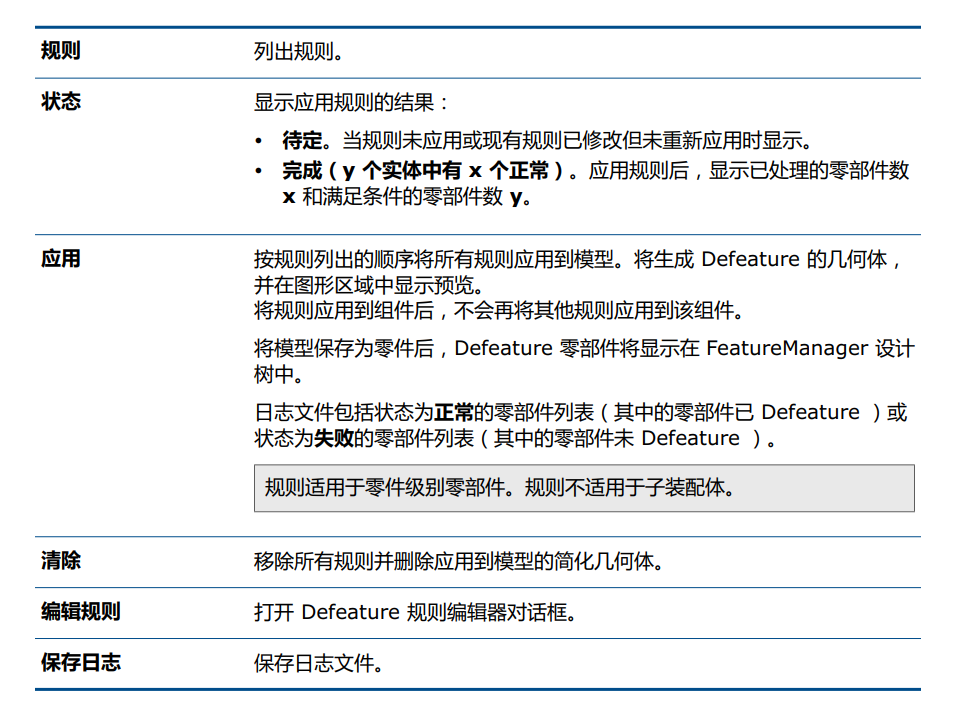

Defeature - 應用 Defeature 規則集 PropertyManager
在裝配體中，您可以創建 Defeature 規則集來簡化模型。您可以將規則集與 Defeature 組配合使用來消除模型特征。
要打開“Defeature - 應用 Defeature 規則集 PropertyManager”：
打開模型，然后單擊 Defeature（工具欄）或工具 > Defeature 。
在 PropertyManager 中，選擇輪廓渲染 。
單擊下一步 ，直到出現應用 Defeature 規則集頁面。

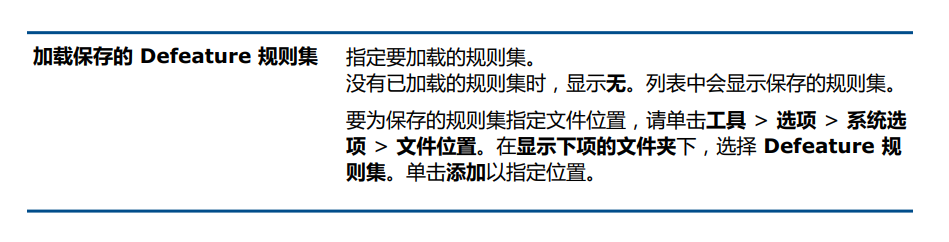

Defeature 規則集
將 Defeature 規則應用于裝配體

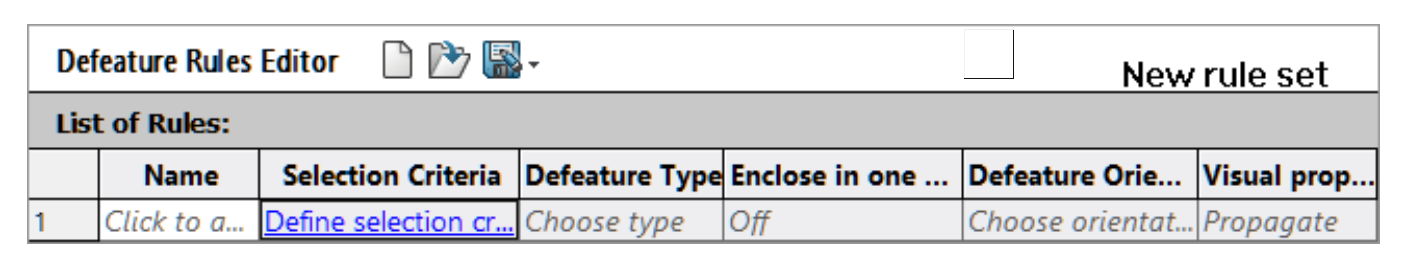

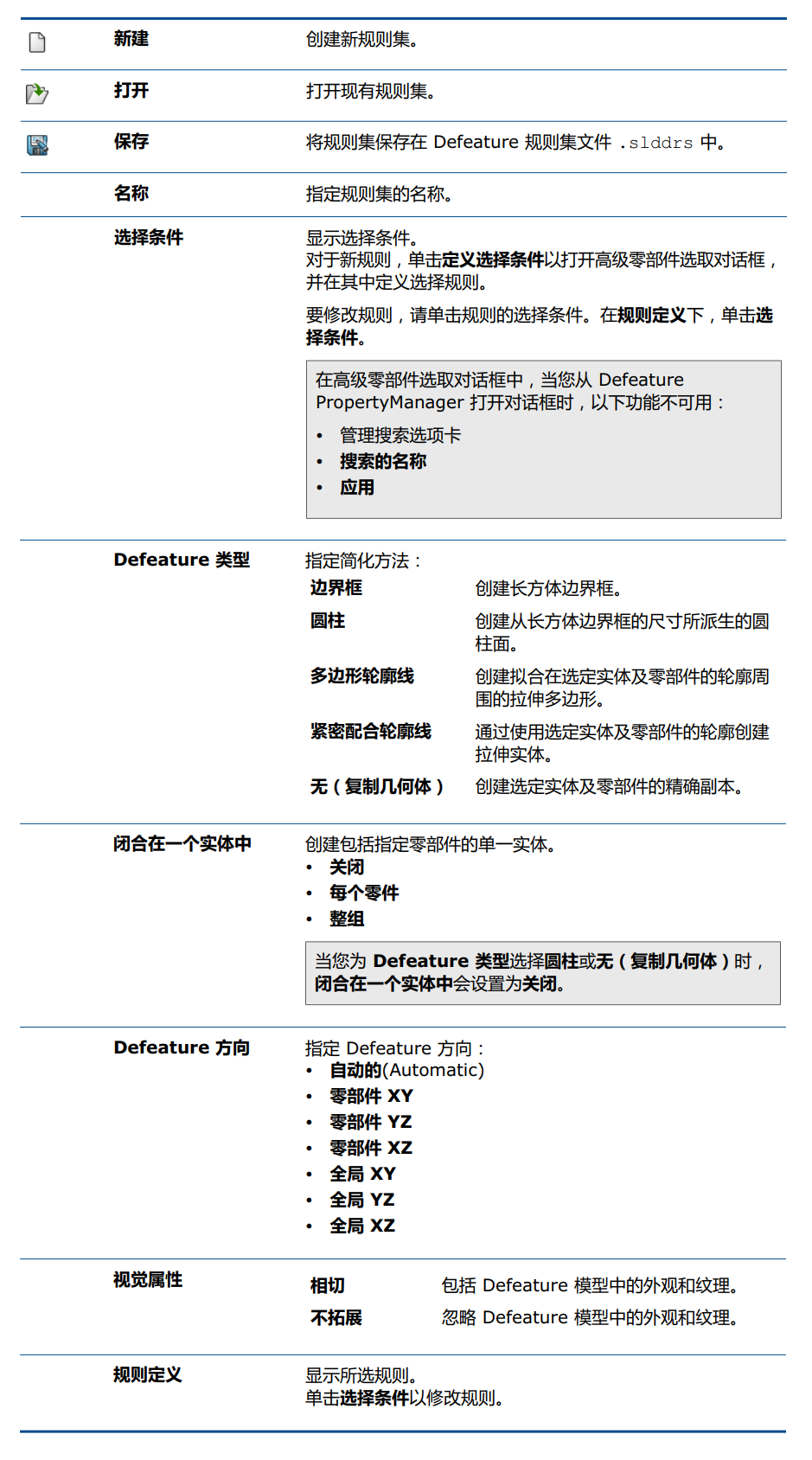

“Defeature 規則編輯器”對話框
您可以創建一組規則來自動簡化模型中的零部件。
要打開 Defeature 規則編輯器對話框：
打開模型，然后單擊 Defeature（工具欄）或工具 > Defeature 。
在 PropertyManager 中，選擇輪廓渲染 。
單擊下一步 ，直到出現應用 Defeature 規則集頁面。
在將 Defeature 規則應用于裝配體下，單擊編輯規則。
SOLIDWORKS 2024裝配體-在 Defeature 組中傳播視覺屬性
您可以將外觀和紋理包含在一個 Defeature 組中。
要在 Defeature 組中傳播視覺屬性：
打開模型，然后單擊 Defeature（工具欄）或工具 > Defeature。
在 PropertyManager 中，選擇輪廓渲染。
單擊下一步，直到出現 Defeature - 定義組頁面。

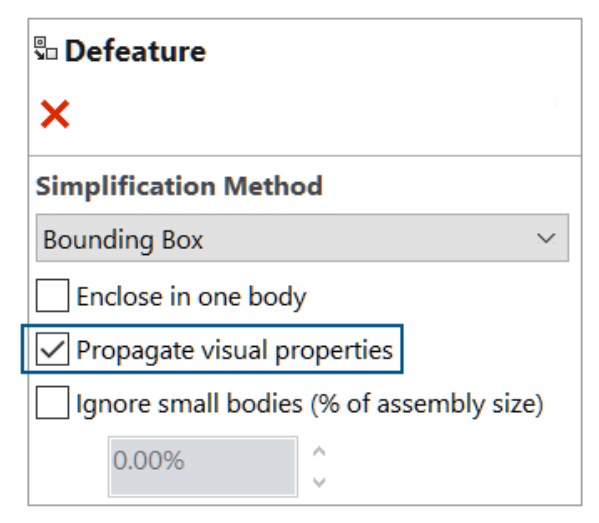

在簡化方法下，選擇延伸視覺屬性。
SOLIDWORKS 2024裝配體-修復線性或圓形零部件陣列中缺失的參考
您可以在線性零部件陣列和圓形零部件陣列中修復缺失的方向參考。
對于線性零部件陣列，SOLIDWORKS 通過在零部件上選擇參考來修復缺失的方向參考（所選參考與缺失的參考具有相同的類型和方向，而且所選參考與缺失的參考位于相同的位置，或者所選參考是離缺失的參考最近的實體）。
對于圓形零部件陣列，SOLIDWORKS 通過在零部件上選擇參考來修復缺失的方向參考（所選參考與缺失的方向參考是相同的實體，而且與缺失的軸同軸）。如果替換軸有多個選項，SOLIDWORKS 將選擇離缺失的軸最接近的軸。
要修復線性或圓形零部件陣列中缺失的參考：
打開缺失方向參考的線性零部件陣列或圓形零部件陣列所在的模型。

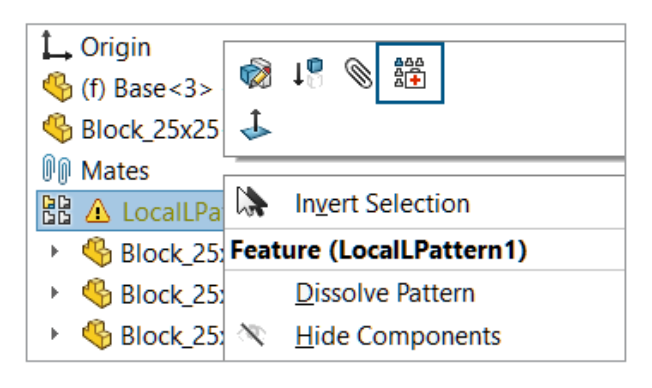

右鍵單擊陣列，然后在上下文工具欄中單擊 自動修復 。
如果 SOLIDWORKS 無法修復錯誤，系統將提示您手動修復陣列。
SOLIDWORKS 2024裝配體-配合參考
創建配合參考時，可以選擇僅當名稱匹配時創建配合，以僅在配合參考名稱相同時創建配合參考。名稱匹配適用于主參考實體、輔助參考實體和第三參考實體。
要使用僅當名稱匹配時創建配合，您需要在配合參考中的兩個零部件上選擇此選項。
如果有多個配合參考可用，選擇配合參考對話框將顯示一個配合參考列表。
使用這些工作流程時，會顯示該對話框：
? 插入零部件。
? 從 FeatureManager? 設計樹拖動零部件。
? 從任務窗格中的文件資源管理器選項卡拖動文件。
? 從任務窗格中的設計庫選項卡拖動文件。
在配合參考 PropertyManager 中，您可以為同心配合選擇鎖定旋轉。
要僅在名稱匹配時生成配合：
打開帶有配合參考的模型，其中每個零部件的配合參考名稱不同。
從配合參考打開其中一個零部件。
在零部件的 FeatureManager 設計樹中的配合參考文件夾下，右鍵單擊配合參考 ，然后單擊編輯定義。

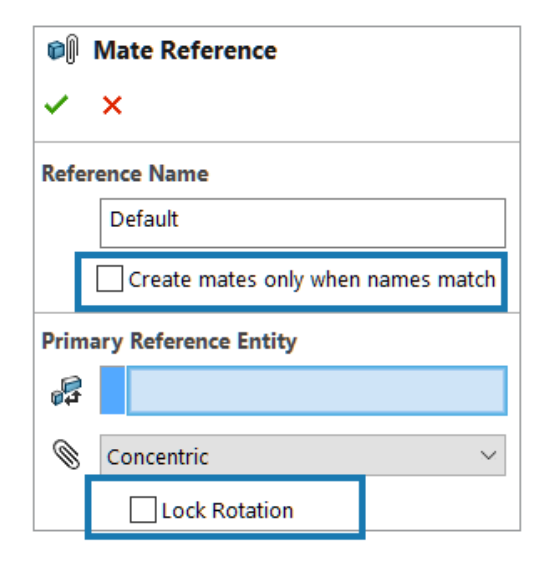

在配合參考 PropertyManager 中的參考名稱下，選擇僅當名稱匹配時創建配合。
復制參考名稱值以備不時之需。
打開配合參考中的另一個零部件，然后重復步驟以啟用僅當名稱匹配時創建配合。
對于參考名稱，輸入第一個零部件的名稱。
關閉兩個零部件。
在模型中，單擊插入 > 參考幾何體 > 配合參考。
在參考下，選擇僅當名稱匹配時創建配合。
選擇兩個要配合的零部件。
要在選擇配合參考對話框中選擇配合參考：
打開一個模型，其中兩個零部件之間有多個參考可用。

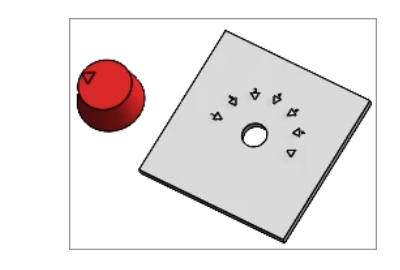

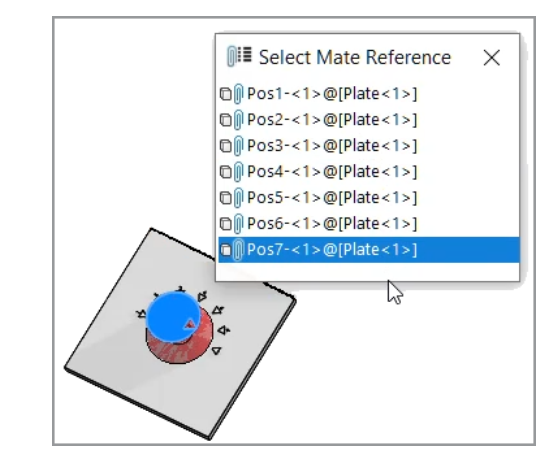

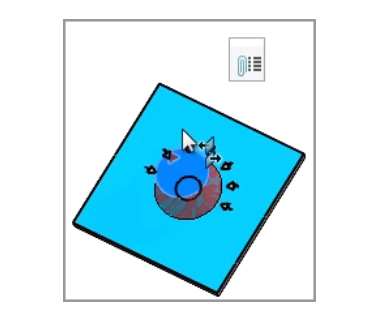

在本例中，您在旋鈕和板之間生成配合參考。板有多個位置可供選擇。
2.將旋鈕放在板上。
當旋鈕位于板上方時，將顯示選擇配合參考 。
3.在選擇配合參考對話框中，選擇參考。
SOLIDWORKS 2024裝配體-自動修復缺失的配合參考
對同心和平行配合的自動修復所做的改進，為識別替換實體添加了更多標準。
對于同心配合，SOLIDWORKS 通過在同一零部件上選擇具有不同直徑和相同軸位置的面來修復缺失的參考。
對于平行配合，SOLIDWORKS 通過在同一零部件上選擇具有不同位置的參考來修復缺失的參考。對于平面的面，將使用不同平面的面（具有相同方向）來修復缺失的參考。對于平面參考，將使用不同平面（具有相同方向）來修復缺失的參考。如果匹配的基準面不可用，SOLIDWORKS 將使用平面的面（具有相同方向）來修復缺失的基準面參考。
要自動修復缺失的配合參考：
打開包含同心配合錯誤的模型。

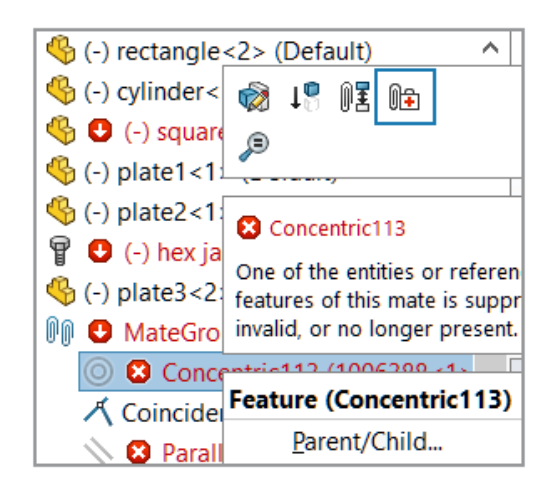

右鍵單擊配合，然后在配合的上下文工具欄中單擊自動修復。
如果 SOLIDWORKS 無法修復錯誤，系統將提示您手動進行配合求解。
SOLIDWORKS 2024裝配體-將零部件參考分配給頂層零部件
在零部件參考對話框中，您可以為所有頂層零部件輸入零部件參考。您可以使用 FeatureManager設計樹中的樹順序作為零部件參考。
要將零部件參考分配給頂層零部件：
打開模型。
右鍵單擊 FeatureManager 設計樹中的裝配體名稱，然后單擊編輯零部件參考。

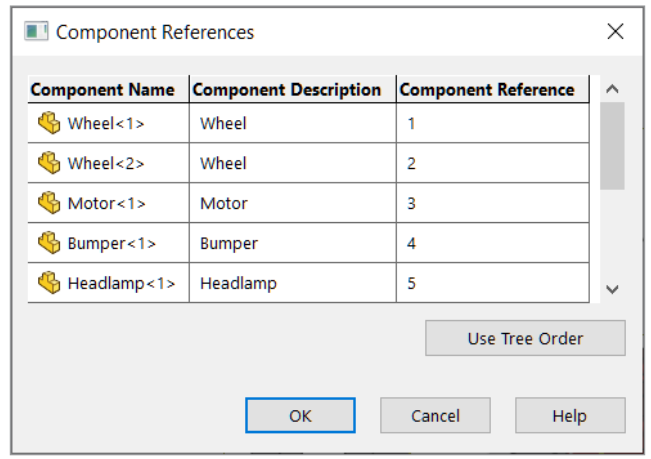

在零部件參考對話框的零部件參考下，為每個零部件輸入零部件參考。
要使用 FeatureManager 設計樹中的零部件順序，請單擊使用樹順序?，F(xiàn)有零部件參考將被覆蓋。
SOLIDWORKS 2024裝配體-為零部件指定前綴和后綴
您可以使用系統選項為鏡像零部件的相反方位版本指定默認前綴和默認后綴。您也可以為從外部文件創建的虛擬零部件指定默認前綴。
要為零部件指定前綴和后綴：
單擊工具 > 選項 > 系統選項 > 裝配體。

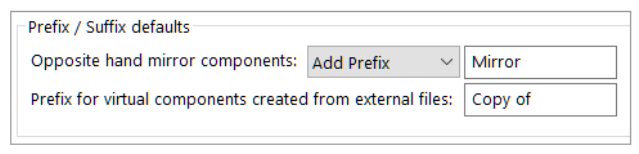

在前綴/后綴默認值下，指定選項：
a.對于相反方位鏡像零部件，選擇添加前綴或添加后綴，然后輸入文本。
b.對于從外部文件創建的虛擬零部件的前綴，請輸入文本。
單擊確定。
