SOLIDWORKS Composer-利用事件實現文檔之間的關聯
在設計與溝通工作中，我們經常會制作一些文檔，例如產品說明、方案說明、售后維護手冊、裝配說明等等，這個過程中的文檔是非常重要的內容。一份好的文檔不僅圖文并茂、生動直觀，而且也能有效地幫助別人理解與閱讀、準確無誤地傳遞信息。

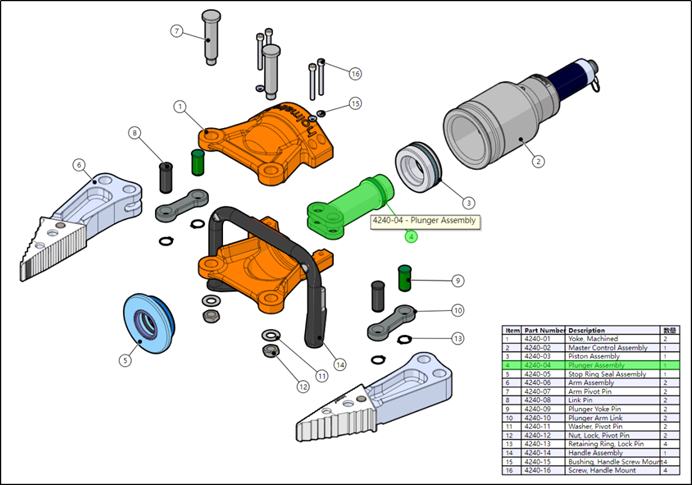

SOLIDWORKS Composer 作為一款專業的文檔創建工具，能夠利用已有的3D數據，創建各種文檔，并實現文檔制作的3D化。利用 SOLIDWORKS Composer 創建生成的交互式BOM（如圖1所示），是一種矢量的SVG格式文件，無需其他軟件，只需使用瀏覽器便可開啟查看。并且當鼠標移動到零部件上方，零部件以及表格中對應的屬性行也會高亮（綠色）顯示，這種交互式的查看方式，不僅非常方便信息的查找與審閱，同時也為溝通與交流帶來了新的體驗。
大型裝配體往往包含很多子裝配體，如果只在一個視圖中查看，會造成信息表達不全面、不完整。所以很多時候，我們會創建子裝配體的爆炸圖，那么總裝圖如何與子裝圖建立起關聯鏈接呢？接下來我們將對這一問題進行說明。
在 SOLIDWORKS Composer 中，我們可以利用“事件”，將模型鏈接到文件、網頁、FTP站點、顯示視圖、播放標記序列等等。利用事件，讓文檔之間建立鏈接，可與角色進行交互，從而創建更生動的文檔說明。

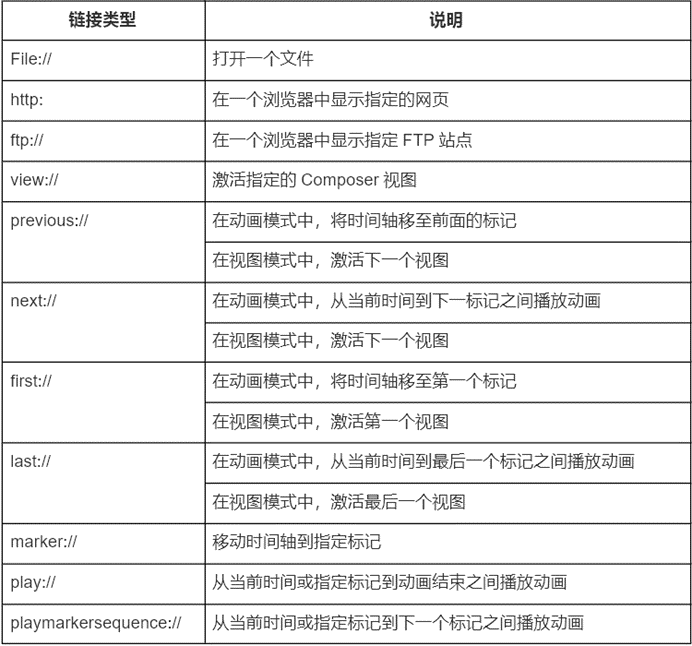

SOLIDWORKS Composer 提供了豐富的基于事件的鏈接，每一種鏈接類型詳見下表：
從上表中可以看到，我們可以根據需求，靈活地選擇鏈接方式。

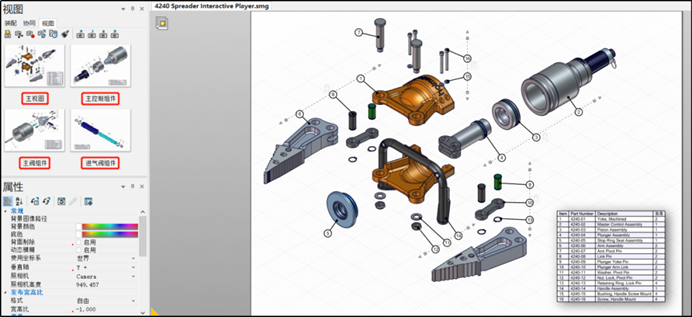

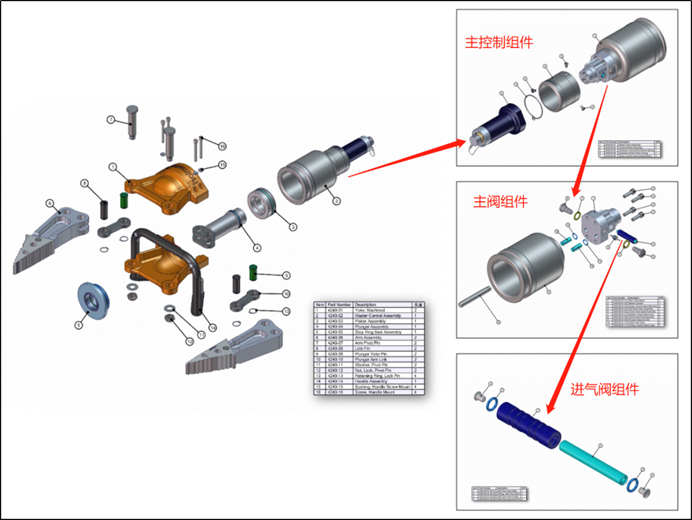

在本篇的案例中，我們已經在 SOLIDWORKS Composer 中為整個裝配體創建了總裝爆炸圖、子裝爆炸圖（如圖2所示），以及總裝配體爆炸圖與子裝配體爆炸圖之間的層級關系說明（如圖3所示）。
要實現在總裝圖上點擊子裝，跳轉到子裝圖的頁面，需要利用事件來建立鏈接。接下來，將對整個鏈接進行說明。

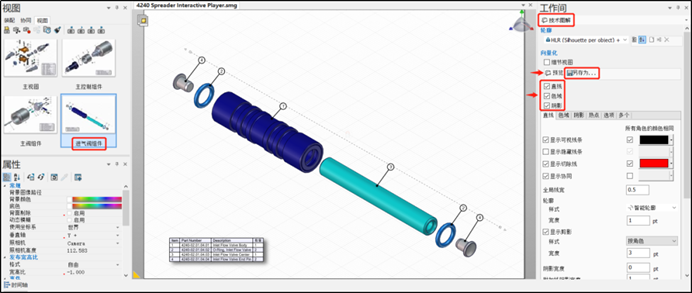

1、首先，我們將根據層級關系，為底層的子裝圖創建【技術圖解】。在 SOLIDWORKS Composer 中，雙擊激活【進氣閥組件】-啟用工作間-并選擇【技術圖解】。在技術圖解工作間，我們可以創建輸出矢量格式的文件，并根據需求選擇啟用直線、色域、和陰影，激活這些選項，將會創建插畫風格的技術圖解，可以點擊【預覽】查看輸出的效果。在技術圖解工作間，選擇【另存為】，將【進氣閥組件】另存為SVG格式文件，命名為進氣閥組件（如圖4所示）。

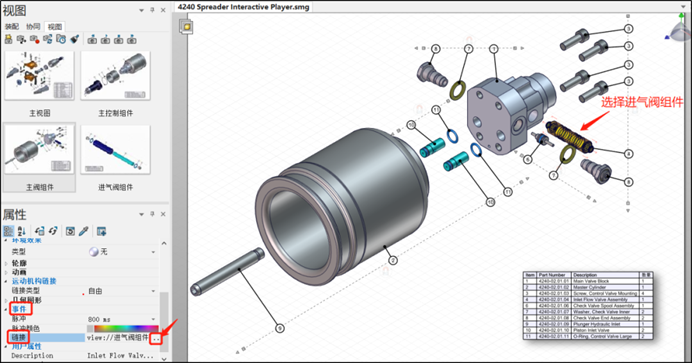

2、雙擊【主閥組件】這個視圖，切換到主閥組件。接下來，在視口中選擇【進氣閥組件】這個零部件，然后在左下角的屬性窗口中，點擊事件下方的【鏈接】（如圖5所示）。

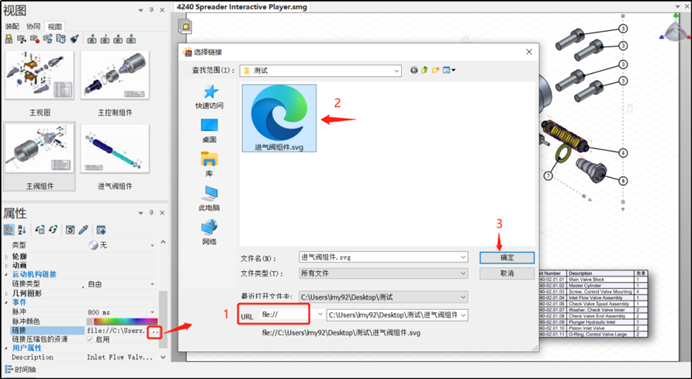

3、在彈出的【選擇鏈接】對話框中，URL選擇為“file://”，選擇剛才保存的【進氣閥組件】這個SVG文件，然后點擊確定（如圖6所示）。這樣就建立起了鏈接，當在主閥組件這個視圖中點擊進氣閥組件，就會跳轉到【進氣閥組件】這個SVG文件。
完成后，選擇主閥組件-更新視圖，接著在技術圖解工作間，點擊【另存為】，將【主閥組件】另存為SVG格式文件，命名為主閥組件。

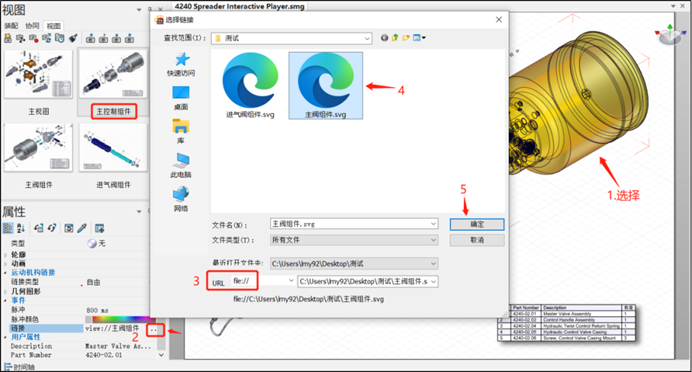

4、雙擊【主控制閥組件】這個視圖，在視口中選擇【主閥組件】，然后在左下角的屬性面板中，依照相同的方法，選擇鏈接，鏈接到【主閥組件】SVG文件（如圖7所示）。
完成后，選擇主控制組件這個視圖，點擊【更新視圖】，繼續在技術圖解工作間選擇【另存為】，將【主控制組件】另存為SVG格式文件，命名為主控制組件。
5、雙擊【主視圖】這個視圖，選擇【主控制組件】，然后按相同的方法建立鏈接（如圖8所示）。完成后，選擇主視圖這個視圖，點擊更新視圖，然后在技術圖解工作間，點擊另存為，將【主視圖】另存為SVG格式文件，命名為主視圖。

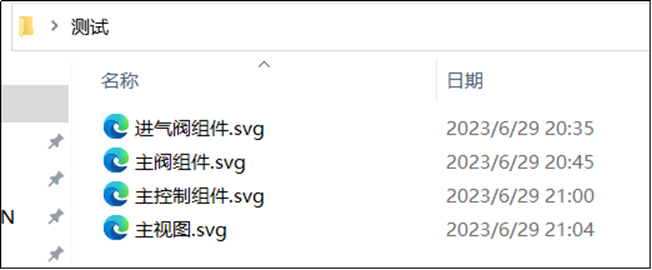

這樣就為總裝爆炸圖與子裝爆炸圖建立起了鏈接，并進行保存（如圖9所示）。另外我們可以使用瀏覽器打開主視圖的SVG文件，點擊子裝配體，進行測試，進而跳轉測試鏈接。
如果想要學習更多相關知識，可加入實威數字學院，獲得 SOLIDWORKS 實用干貨。
限時福利！免費領取 SOLIDWORKS 學習資源
經過測試，可以發現在主視圖上點擊子裝配體，就可以跳轉到子裝配體爆炸圖，但是沒有返回到主視圖這樣的功能。接下來，我們將進一步進行拓展，在子裝配體爆炸圖上添加返回到主視圖的鏈接。

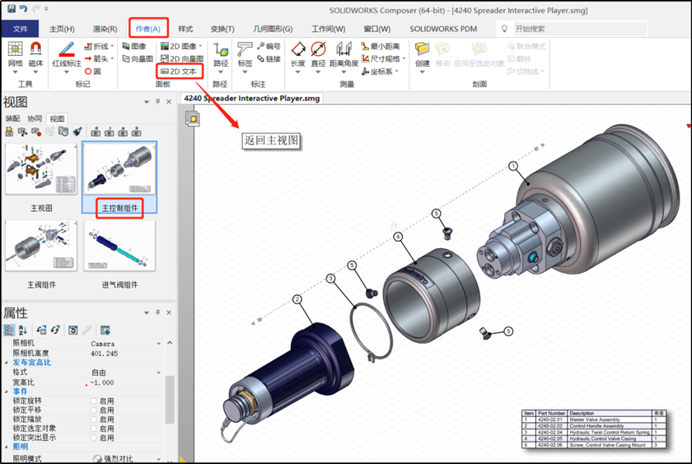

1、雙擊激活【主控制組件】，在作者頁面-選擇【2D文本】，然后輸入【返回主視圖】（如圖10所示）。

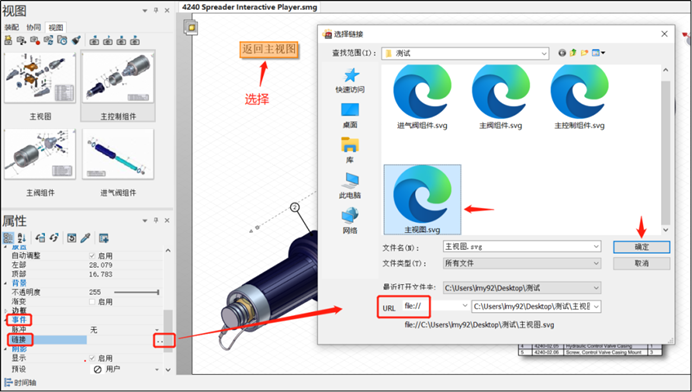

2、在視口中，選擇【返回主視圖】，在屬性窗口中設定字體大小、陰影等參數，然后點擊鏈接，鏈接到主視圖SVG（如圖11所示）。確定后，選擇【主控制組件】進行更新。
3、在 Composer 中，可以通過選定角色的位置和屬性更新選定的視圖，可以將視圖上的內容角色，更新應用到其他視圖。
在【主控制組件】這個視圖中，選擇2D文本【返回主視圖】，然后在視圖區域，按住Crtl鍵，選擇【主閥組件】、【進氣閥組件】這兩個視圖，接著點擊【用選定的角色更新視圖】，這樣就將2D文本，統一應用到了其他視圖（如圖12所示）。
4、切換到其他視圖，查看應用情況。更新視圖后，在技術圖解工作間，將【主控制組件】、【主閥組件】、【進氣閥組件】這三個視圖另存為SVG格式，名字跟之前保持一致，這樣就完成了整個鏈接。打開主視圖，就可以查看視圖的跳轉情況，也可以返回到主視圖。
以上就是本文關于利用“事件”，實現SVG文件跳轉鏈接的全部內容?？梢钥吹皆?SOLIDWORKS Composer 中利用視圖創建詳細的技術圖解，我們利用技術圖解工作間，可以將創建的技術圖解輸出為矢量文件，并且無需其他軟件，利用瀏覽器就可以查看。也可以進一步壓縮文件的體積，便于傳輸和交流。同時通過互動式的BOM，也為文件的查看提供了更多的可能，為溝通與交流帶來了新的體驗。
