SOLIDWORKS全圓角
在SOLIDWORKS上，全圓角為用戶可使用的4大圓角之一。這四個選項是恒定尺寸圓角、可變尺寸圓角、面圓角和全圓角。“全圓角”方案的特別之處是僅需3個獨立的面選就能建立圓角特征且不需使用者輸入數字。在這篇文章里，我們會深入探索這個圓角選項在何處可以被找到、如何正確地構建它，以及關于如何更好地使用它的一些建議和方法。

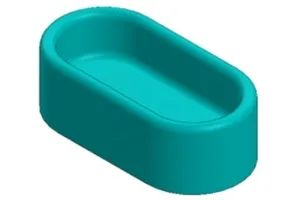

創建一個3D模型，設計一般需要將規定半徑施加到部件邊緣上。有時此規定半徑為整圓。全圓角究竟為何物？整圓圓角指通過選取3個相鄰面來創建圓角的類型。兩個外表面為厚度控制,一個頂面為高度控制。這里的選擇集并不包含任何加入模型的物質。反之,SOLIDWORKS將對所選三個面間的相切進行計算，再通過修剪執行器來建立三個面間的光滑相切圓角。為了幫助直觀地了解這一點，提供了下圖。左、右箭頭指示外側面的選取，上方箭頭則凸出指示控制圓角特征高的上方邊界面。
SOLIDWORKS 圓角工具

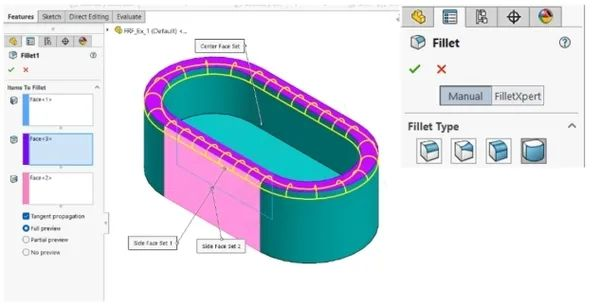

創建此完整圓形圓角的步驟很簡單，先在命令管理器中啟動圓角工具即可。啟動后，當前可進行整輪的選擇。其次一定要選擇面部。如右圖所示，目前在屬性管理器上顯示的是3個選擇框。這些選擇框使用顏色編碼使得可以對所選擇的面對時施加對應的色彩以方便視覺參考。注意這些面要互相鄰接，才可順利完成一個完整圓角。現在已做出選擇，圖形區域中將顯示預覽以供檢查。本例共選取三個面建立圓角特征；由于和所選連接面全部相切，因此能夠?qū)崿F(xiàn)；要想在這一具體實例中取得成功，就須具備一些條件。還可以這樣做，因?yàn)椤扒芯€傳播”方案把圓角擴展至與該方案切線的各個表面。

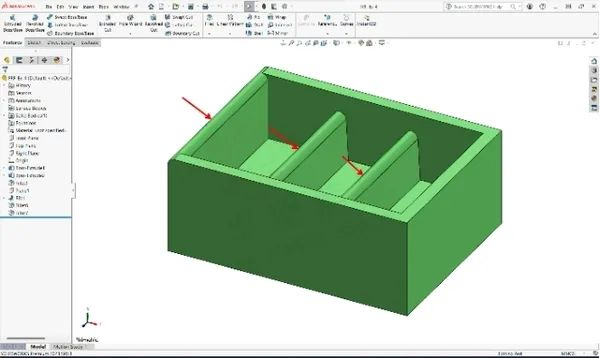

全圓角并非一定都在相切的連續邊，還可應用于肋等個別特性。下面的2個例子介紹如何將該全圓角應用于各種情景。左圖是一個里面長著肋骨的簡易盒子。在本例中，所做選擇和前面所示模型相似，但是圓角不能在該情況下繞部件邊緣擴散，這是因?yàn)檫吘壥腔ゲ幌嗲械?。也是在這個例子中分隔肋施加全圓形的圓角；應當看到，這一切都是一次性創造出來。分隔肋之所以需要圓角特征，是因?yàn)楸M管它們的面選擇有很多相似之處，但它們并不直接接觸。

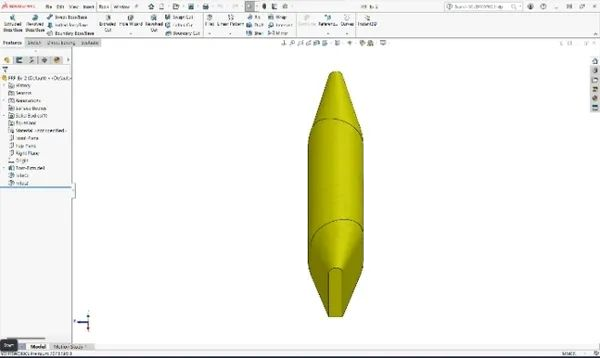

這張影像展示出曲率較復雜的擠壓模型，而且這里還采用完全圓角。為創建這一特性而執行同樣的選項——外與頂/中心鄰接面；因選用切線傳播，且邊緣與所有面相切，故圓角服從模型全長。所以我們可以看到全圓角這一功能很容易被使用，尤其當我們知道與它成功有關的規律時。這個選擇也是很有幫助的，因?yàn)槭褂谜卟恍枰?jì)算。如果所選大小被改變,SOLIDWORKS將執行數學計算和整圓角自動更新，從而在你的工具箱里變成一個智能，靈活和多功能工具。
