SOLIDWORKS快速出圖小技巧
通常，我們?cè)赟OLIDWORKS軟件中設計好產品模型之后，往往還需要將模型生成為二維圖紙。大家都知道，在SOLIDWORKS軟件中“出圖”的步驟是簡單而固定的：
打開產品模型→從零件/裝配體制作工程圖→選擇合適的工程圖模板→在視圖調色板中選擇視圖放置在工程圖上→添加明細欄/標題欄注解。然后，一張工程圖就算完成了。
但是，大家可能不知道的是，SOLIDWORKS操作技巧中還有更快的“出圖”方式——【設置】
下面我們將介紹兩種SOLIDWORKS【設置】方式，幫你加快“出圖”速度！
1、設置模型屬性
在三維模型中，打開“文檔屬性”標簽，在這一摘要信息對話框中，看到【自定義的標簽】，然后只需在【自定義的標簽】中輸入產品相關屬性即可（如質量、材質、審核等）。

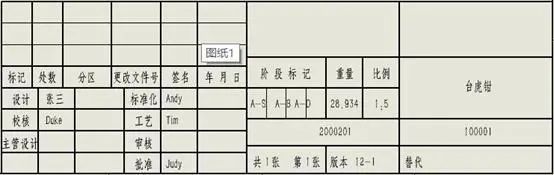

當填寫好這些屬性之后，在生成工程圖時就會發現這些屬性自動映射到圖紙上了。
注：需要提前預設好屬性和零件/工程圖的模板。
2、設置模型項目
在視圖上添加尺寸標準是必不可少的一步，通常一般是手動添加，而現在可以試試【模型項目】這一功能。
首先在【視圖調色板】中打開“輸入注解”—“設計注解”。

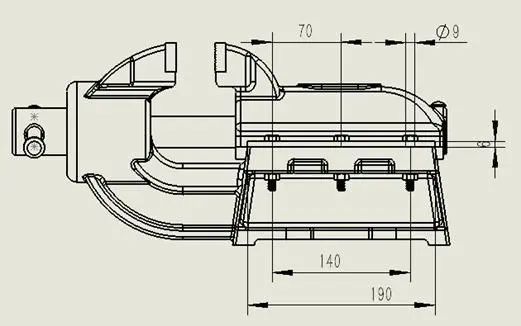

然后點擊【模型項目】，選擇整個模型（或相應視圖），所有尺寸標注自動生成，我們只需調整下尺寸的位置即可。
怎么樣，如些簡單易操作的SOLIDWORKS快速出圖技巧您學會了嗎？需要了解更多SOLIDWORKS操作技巧，請關注微辰三維公眾號或登錄官網查詢。
