SOLIDWORKS 2022官方正版新功能介紹
SOLIDWORKS 2022 新增功能 — ECAD篇
2022年，達索正式發布SOLIDWORKS 2022版本了，其中許多新功能將大大提高您的工作效率。以下是SOLIDWORKS 2022 Electrical新功能詳細介紹：

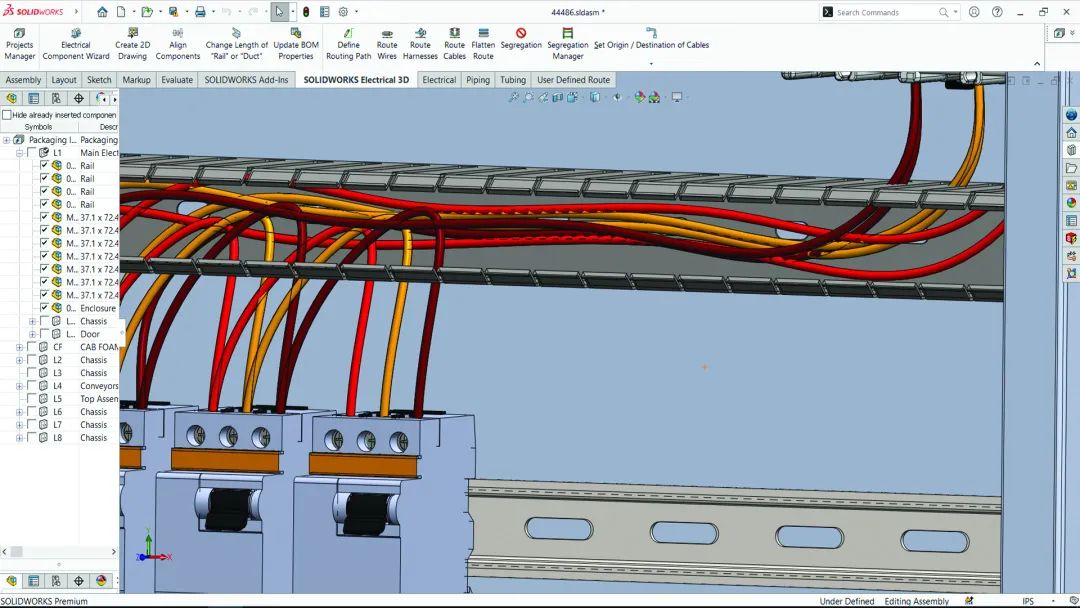

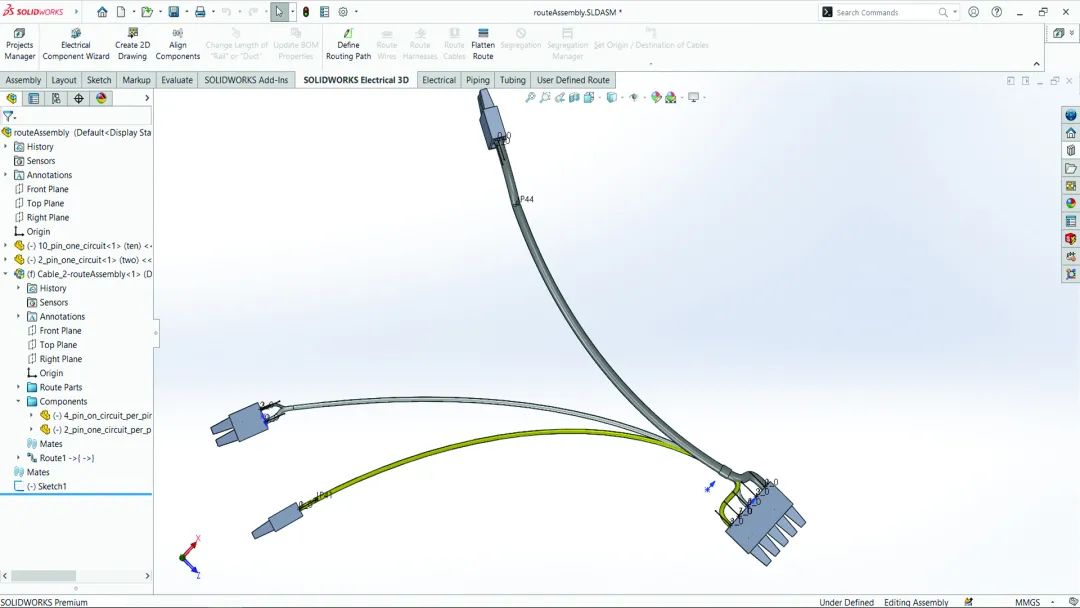

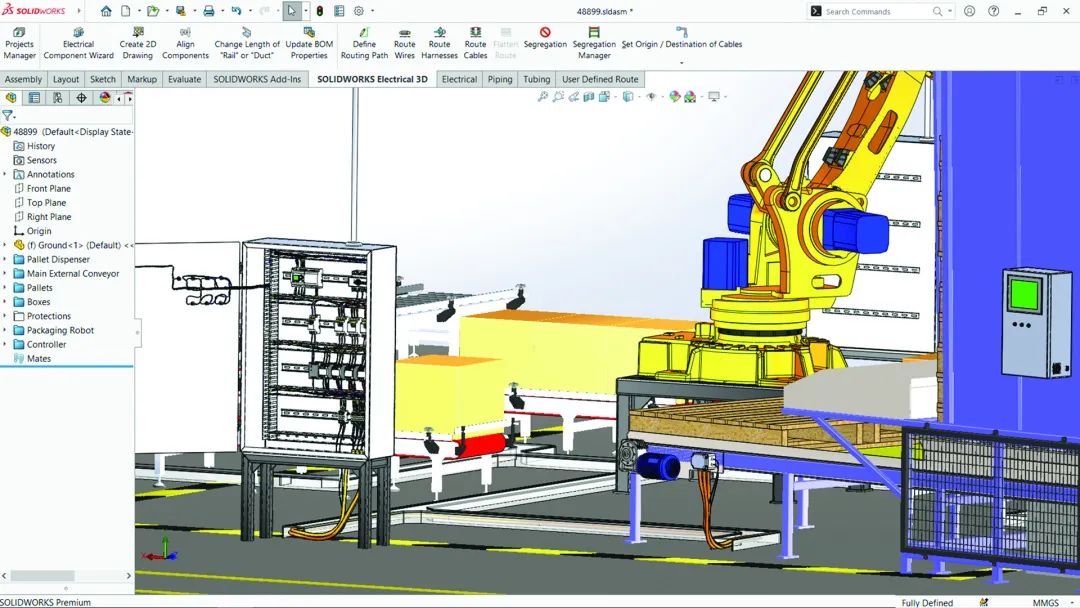

1 加快 3D 電氣布線,改進了大型電氣項目性能
顯著加快機器或產品中 3D 電線、電纜和纜束的布線。在設計周期中嘗試更多的設計創意，同時加快線路創建。加快常用操作，如復制、粘貼、刪除和撤消, 更快地將設計從原理圖轉為 3D,更快地創建大型電氣項目。

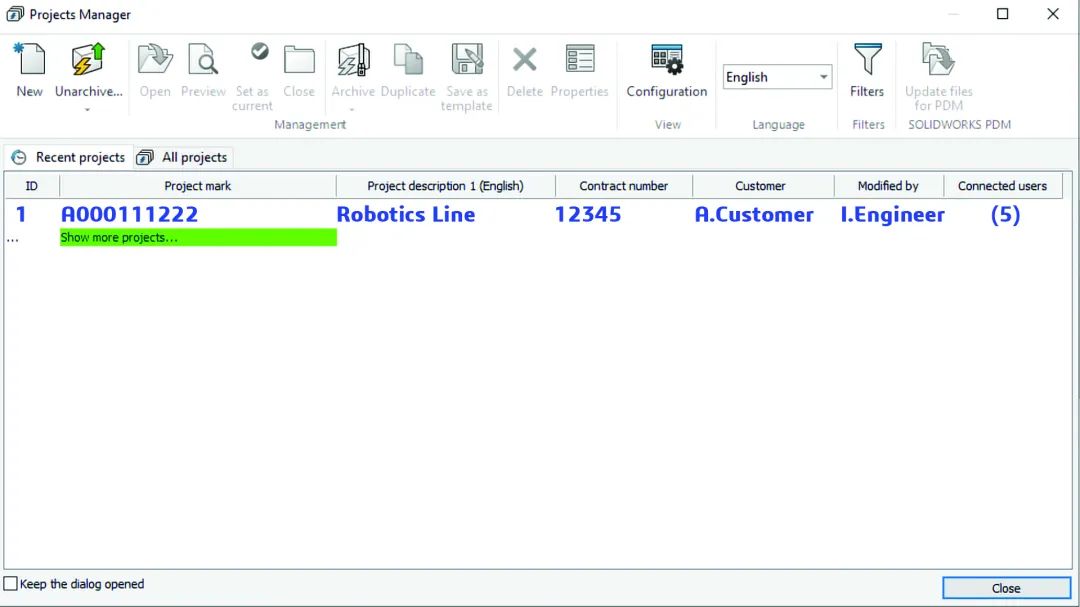

2 提高多用戶電氣設計環境中的性能
讓執行并行電氣設計的多用戶組可提高操作速度,使多個用戶之間的數據共享和協作更輕松。

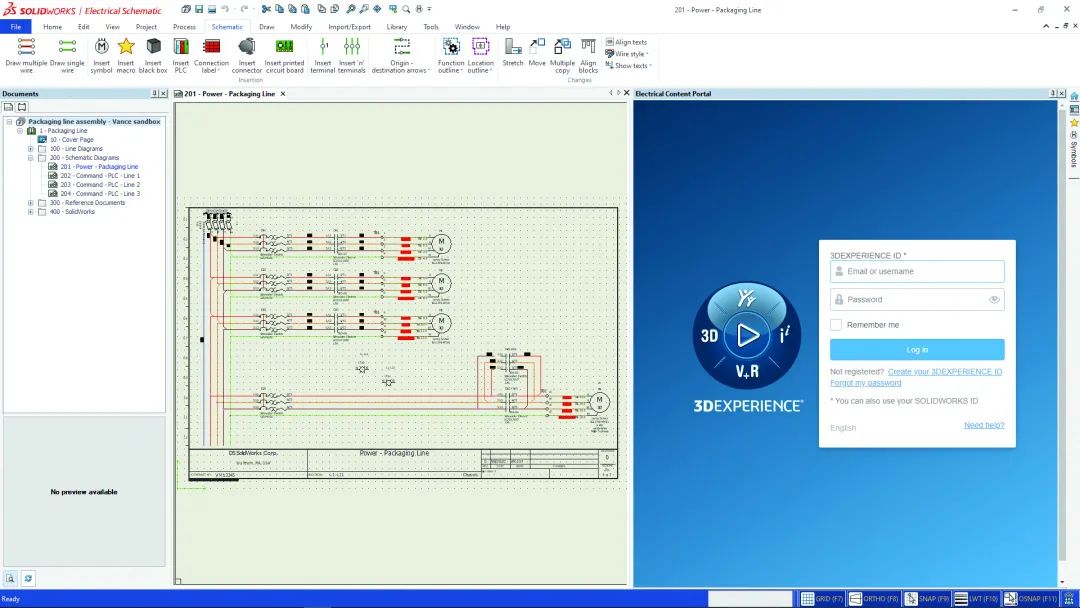

3 電子內容門戶 (ECP) 增強功能
ECP 現已包含在 SOLIDWORKS Electrical 的任務窗格 中，使其更易于訪問。 直接從 SOLIDWORKS Electrical 內部搜索電氣內容。
4 改進了電氣報告中的導航

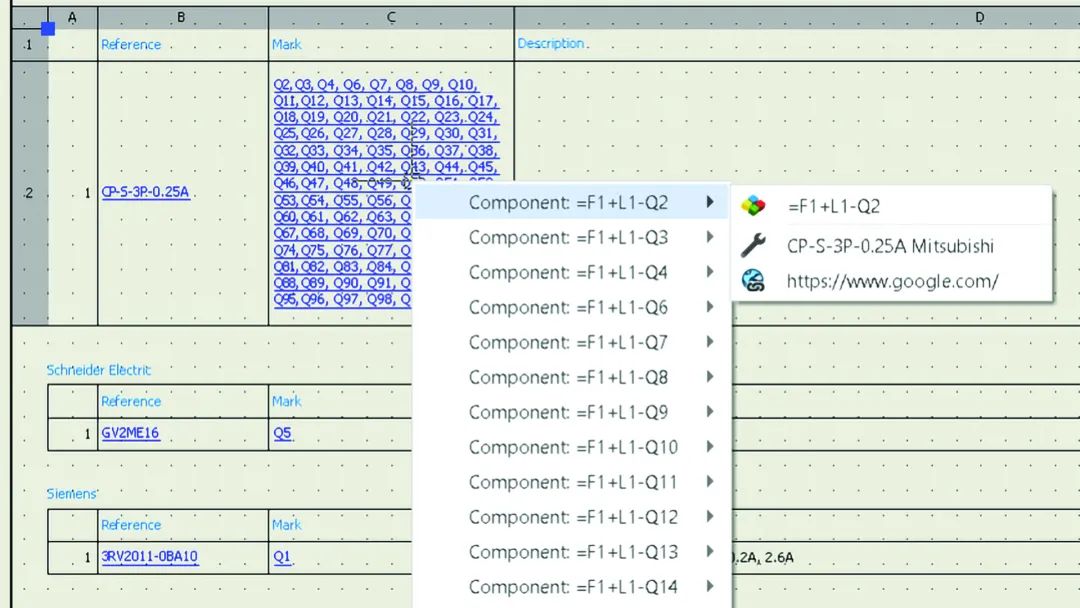

每個報告單元格均支持多個超鏈接,將電氣報告鏈接到零部件數據表。

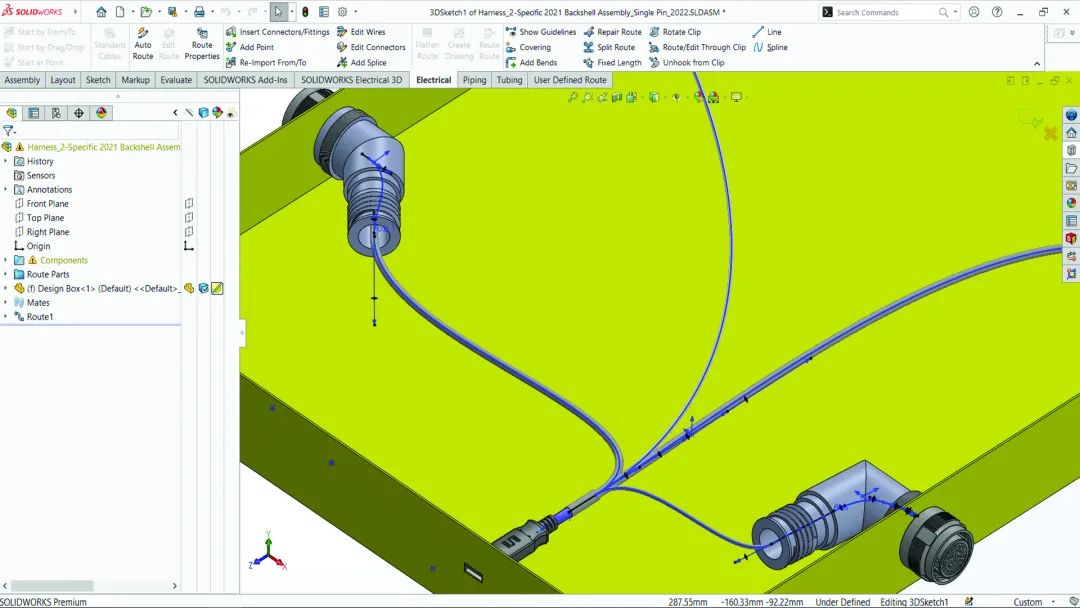

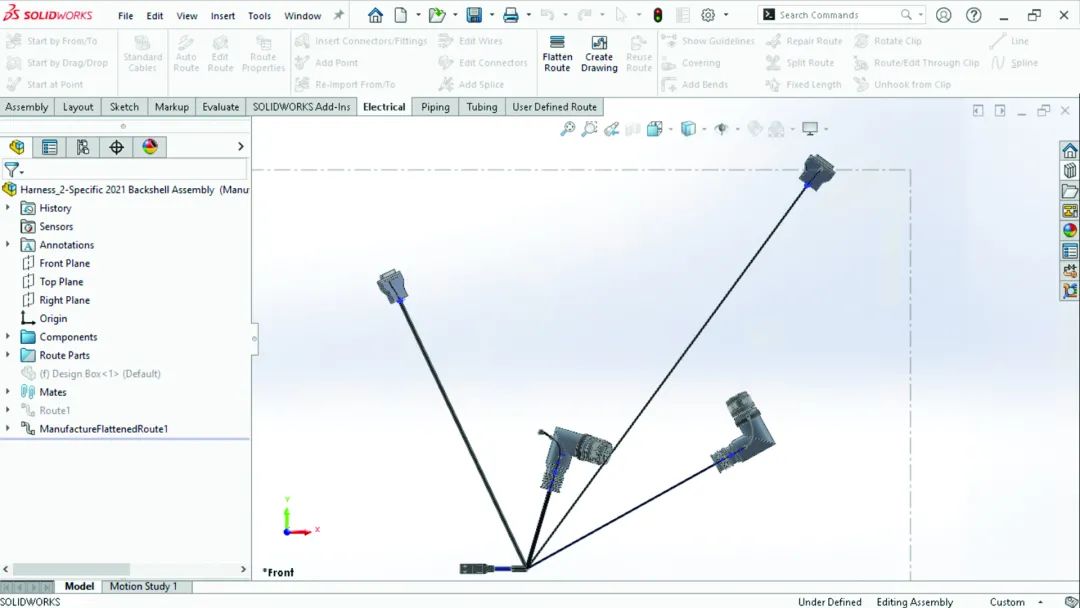

5 增強了纜束平展文檔

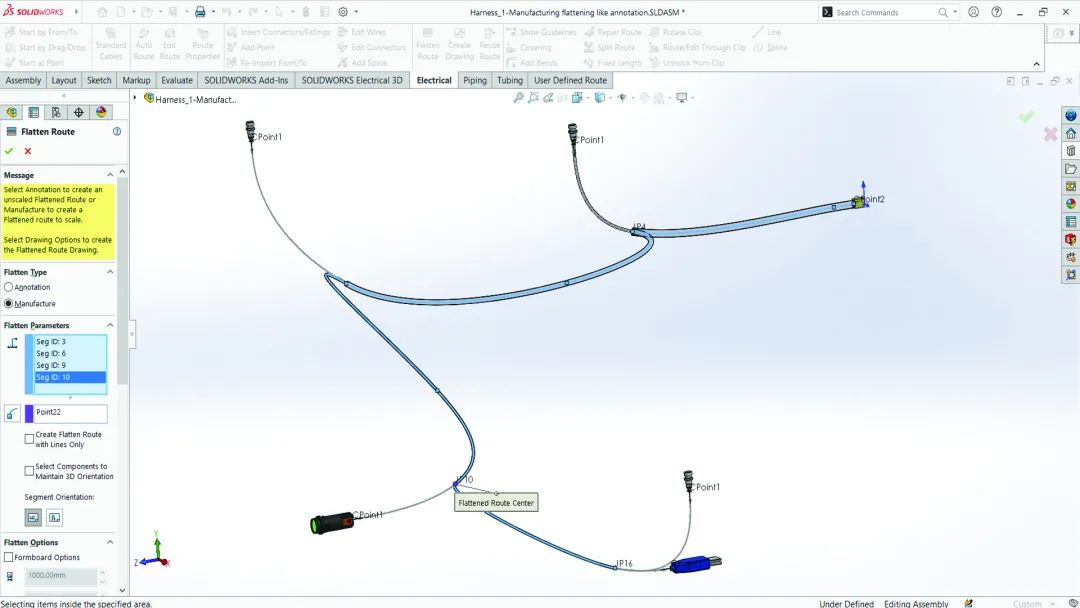

在 3D 中選擇纜束線路的主要段以引導平展流程,通過定位干線簡化纜束文檔的組織。通過更完整的文檔和更快的零部件參考文檔訪問來提高產品質量。

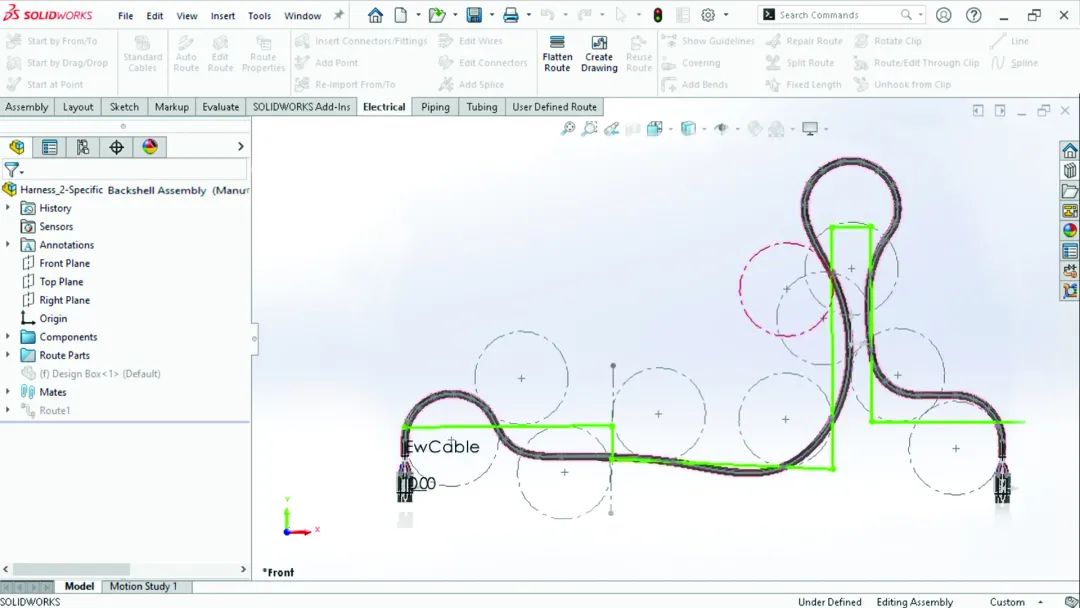

6 折彎半徑控制優化
通過在 3D 中自動進行電線、電纜和纜束布線，避免折 彎半徑錯誤, 在使用有限電氣引導路徑草圖時創建更穩健的 3D 布線。通過電氣線路更逼真的3D展示來提高設計質量。
7 支持背板,增強了電氣設計中背板的 2D 文檔
在電氣線路設計中使用直背板和斜背板,創建線路，然后根據需要添加、旋轉或更改背板。在纜束板工程圖中包括直背板或斜背板,在平展纜束視圖中包括斜背板的視圖。
8 通過共享電氣接頭改進了纜束和電纜設計的文檔
包括已共享但不在電氣線路范圍內的外部接頭,在文檔表（如電路摘要表和接頭表）中包括外部接頭信息,在纜束板工程圖上添加外部接頭的塊視圖。
SOLIDWORKS 2022 新增功能 — 3D CAD篇
SOLIDWORKS 2022 3D CAD新增功能詳細介紹

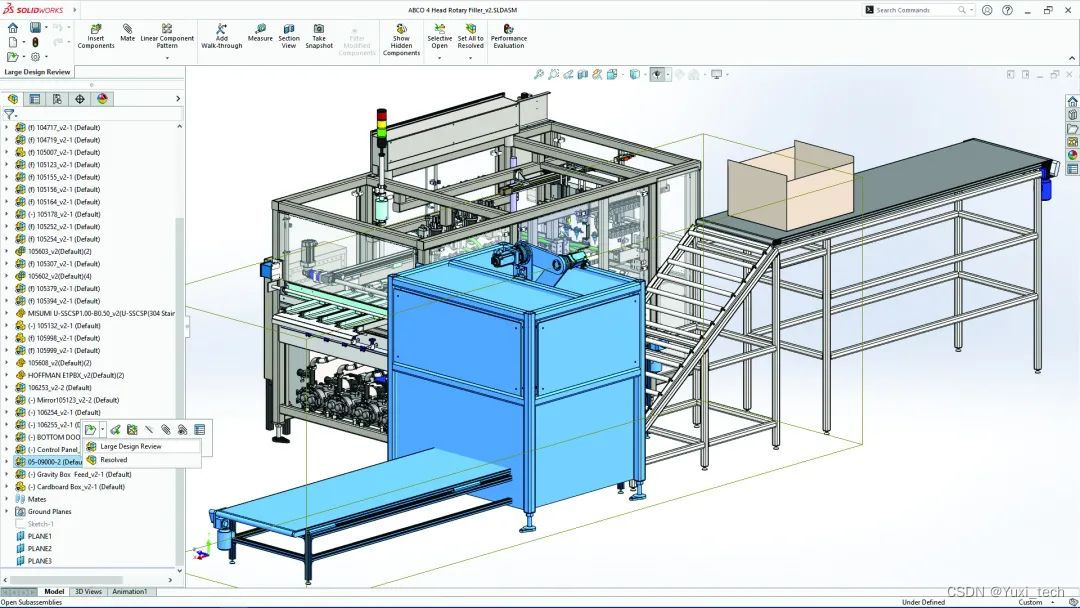

1 裝配體性能和工作流程
通過擴展的工作流程和改進的性能，更快地處理大型裝配體。
利用這些功能的改進性能，節省打開、關閉和保存裝配體的時間。 使用大型設計審閱模式更快地打開子裝配體。在大型設計審閱模式下從裝配體中，以大型設計審閱模式或還原模式打開子裝配體。

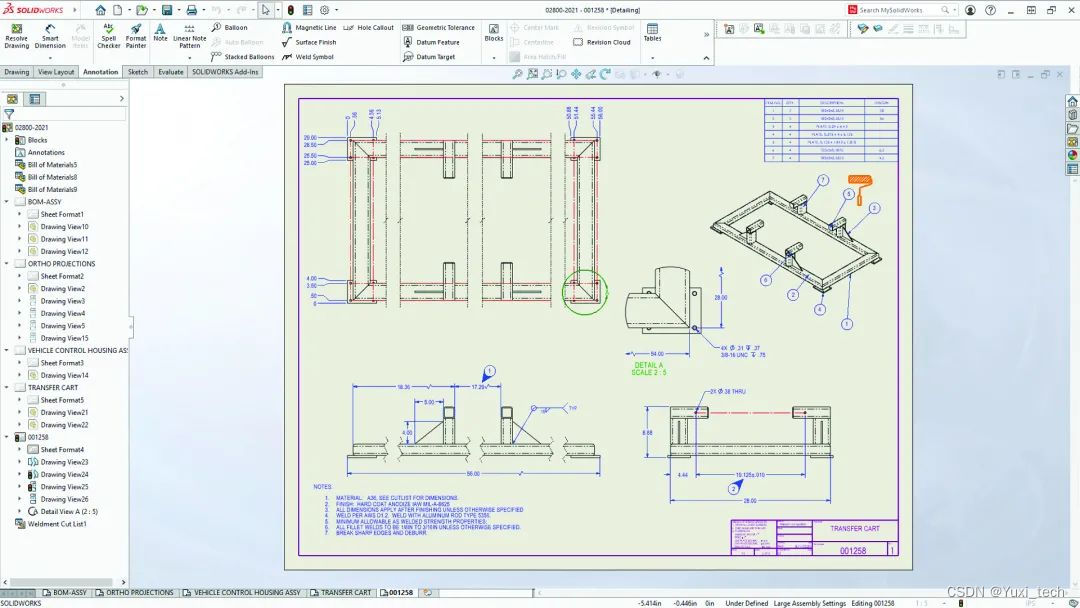

2 詳圖模式的用途增加
節省打開SOLIDWORKS工程圖和出詳圖的時間。
訪問所有工程圖的詳圖模式，無論您使用哪個 SOLIDWORKS 版本保存，也無論您是否以詳圖模式保存。在大型設計審閱模式下直接從裝配體以詳圖模式打開工程圖。
3 零件建模增強功能

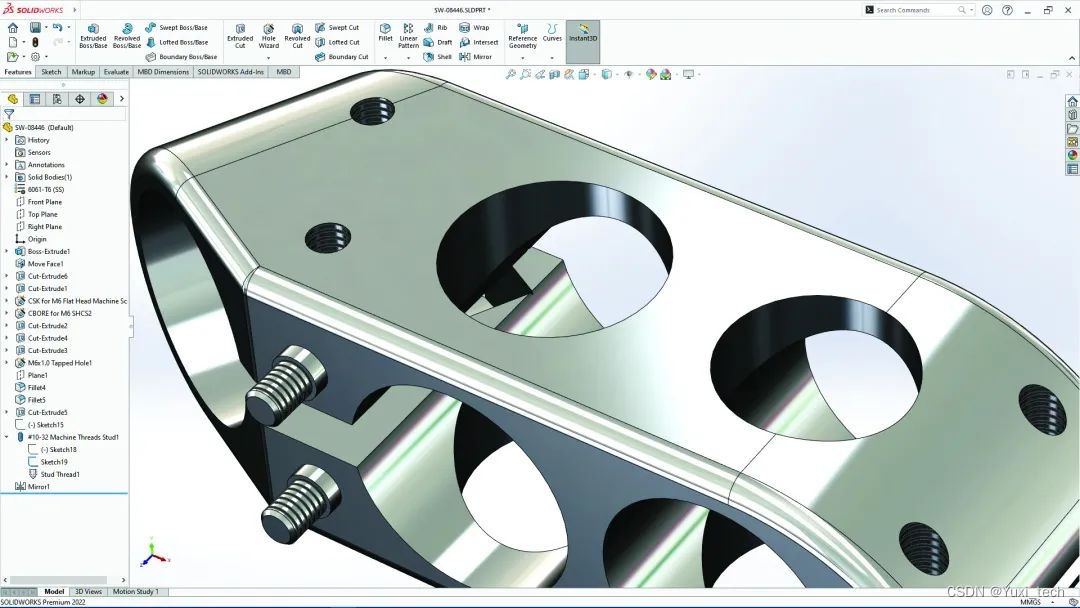

? 使用螺柱向?qū)лp松創建外部螺紋螺柱特征。
? 同時在分型線的兩側創建拔模。
? 一次繞兩個平面鏡向幾何圖形，而不是鏡向兩次。
? 通過改進的用戶界面和更逼真的外觀，更輕松地創建裝 飾螺紋線。
4 材料明細表中的切割清單支持

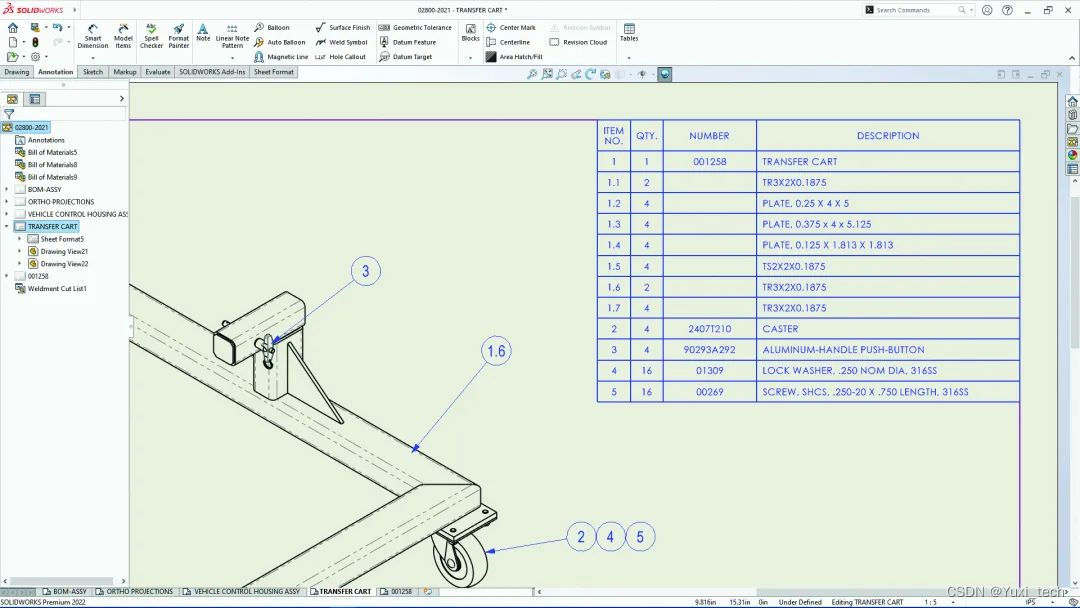

? 通過自動或手動解散縮進材料明細表中的零部件，以您希望的 方式準確地在材料明細表 (BOM) 表中創建詳細切割清單，從而節省時間。
? 為材料明細表中的子焊件切割清單項目創建零件序號，其中零件序號屬性與鏈接的材料明細表對應。
? 為所有材料明細表類型創建詳細切割清單，而不僅僅是縮進材料明細表。
