SOLIDWORKS三維圖導出二維工程圖
SOLIDWORKS作為行業普遍的設計軟件，很多企業的設計部門使用它進行設計和出圖，不過在工作中，生產和外協或業務需要，需要轉換成CAD文件出圖，才能方便于看圖或生產加工，那么如何將三維轉成二維？

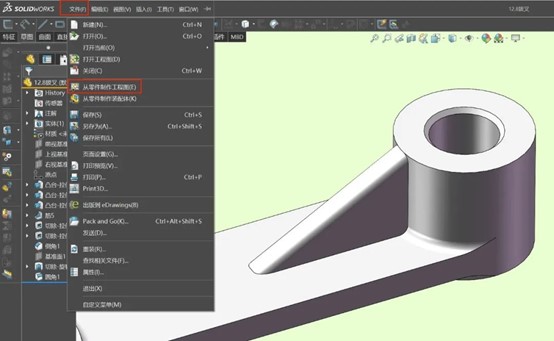

首先用SOLIDWORKS打開零件三維模型，并觀察分析零件結構，在上方【文件】選擇【從零件制作工程圖】，根據自身需求選擇【工程圖模板】，然后確認。

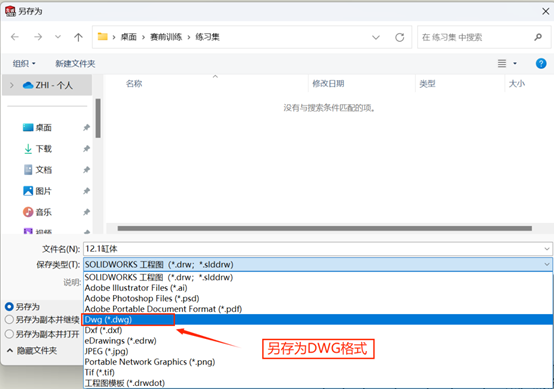

將右側的【基本視圖】拖入圖框中繪制工程圖，通過剖切，局部視圖，斷面圖等等展示其結構，然后進行標注在繪制完工程圖后，將工程圖【另存為】在格式中選擇dwg格式保存，這樣就可以直接在CAD軟件中打開。
但是這樣保存的格式，在打開CAD后常常遇到這樣的問題，標注的文字，線性，顏色，比例等亂碼圖層不分明，這時候我們就需要映射文件來解決這個問題，當然也有其他的方法可以解決，我們?cè)诖司椭v講映射文件的使用。
操作方法：

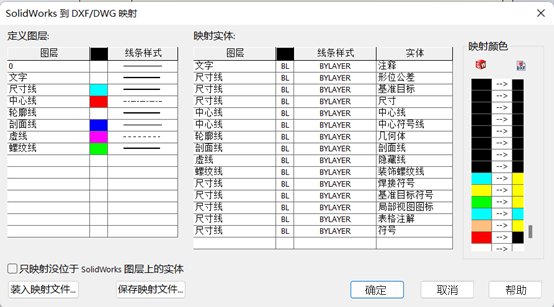

首先，我們要下載此映射文件，并放在模版的位置即可方便調用。這里我分享的為自己自用的三個映射模版，如果想要進行修改也是可以的。

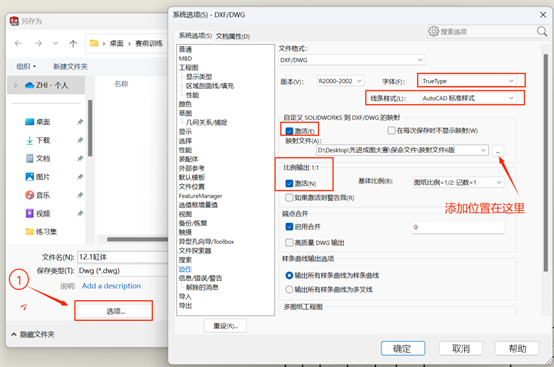

其次，在制作完工程圖后，點擊【另存為】dwg格式，點擊【選項】按紅色方框修改好配置，選擇好映射文件位置，點擊確定。
末了，在彈框出現上圖時，直接點擊確認，保存文件即可，之后打開CAD文件確認文件已經轉換完成。
